Funktionalitet
- 13,500 lb (60 kN) radial belastningskapacitet
- 6,750 lb (30 kN) lateral belastningskapacitet
- 6,600 lb-ft (9.0 kN-m) momentkapacitet
- Måler 3 kræfter og 3 momenter
- Måler X & Z accelerationer
- Tilpasser 12” og større hjul
- Tilpasset rand og hub adaptere eller hjælp til design
- Lav krydsaksefølsomhed
- Miljøbeskyttet
- Temperaturkompenseret
- Robust rustfri stålkonstruktion
- Testet til SAE J328 træthedsstyrkestandard
Beskrivelse

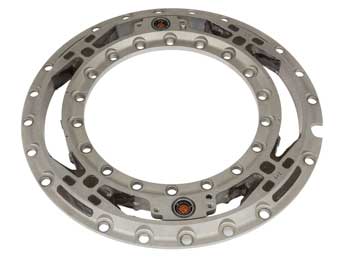

LW12.8-60 High Strength Wheel Force Transducer (WFT) er i stand til at måle alle hjulkræfter og momenter på personbiler og lette lastbiler. Det giver uafhængige udgangssignaler for lodrette, laterale og langsgående kræfter samt drejnings-, styre- og momentmomenter. Da den er fuldstændig vejrbestandig, er den ideel til on-road og off-road målinger under alle forhold. Den kan også bruges til at overvåge og kontrollere laboratorietests.
Den matchende forstærkerpakke monteres nemt på transduceren. Den forstærker og digitaliserer transducersignalerne, før de passerer gennem slæberingen. Forstærkerpakken inkluderer også X- og Z-accelerationsudgange og udfører fjern-shuntkalibrering af transduceren.
CT2 Transducer Interface Box udfører koordinattransformation i realtid og krydstalekompensation og udsender analoge, CAN- og Ethernet-signaler. En indlejret webside giver brugeren mulighed for at konfigurere WFT-systemet.
Dokumenter
LW12.8-60 datablad
Wheel Force Transducers (WFT) Brochure
LW12.8-60 CAD
LW12.8-60 Hub Adapter Design Guide
LW12.8-60 Fælg Adapter Design Guide
tech Notes
Teknisk note 106 | Wheel Force Transducer "Ripple"
