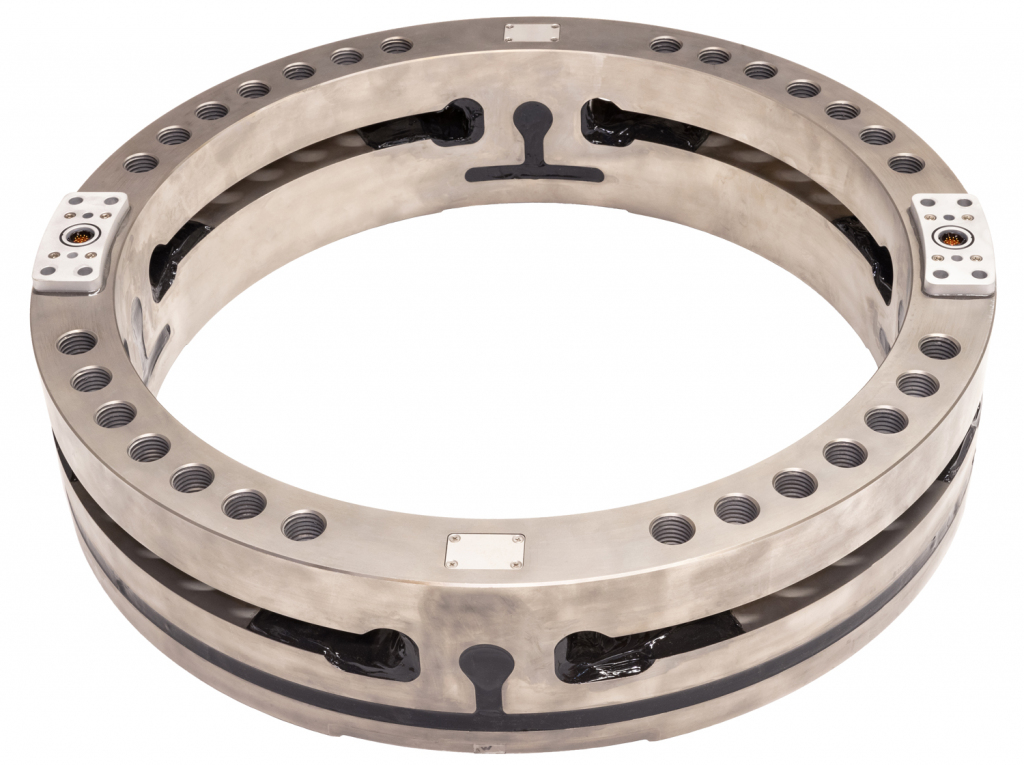

Model LW700 Wheel Force Transducer

Funktionalitet

  • 157,360 lbf (700 kN) lastekapacitet
  • Giver 3 moment- og 3 kraftmålinger
  • Måler X & Z accelerationer
  • Tilpasser 425 mm PCD med standard hub
  • Lav krydsaksefølsomhed
  • Miljøbeskyttet
  • Udskiftelig glidering eller telemetrisystem til signaltransmission

Beskrivelse

LW700 Wheel Force Transducer (WFT) er i stand til at måle alle hjulkræfter og momenter. Den kan bruges på 425 mm PCD med standard nav. Det giver uafhængige udgangssignaler for lodrette, laterale og langsgående kræfter såvel som camber-, styre- og momentmomenter. LW700's robuste IP67-design er ideel til de hårdeste spor- og terrænmålinger såvel som ikke-spinningsapplikationer til overvågning og kontrol af laboratorietestrigge. Til spinning-applikationer tilbyder LW700 bekvemmeligheden ved at bruge en påhængsmotors slæberingssignaltransmission og in-board telemetrisignaltransmission.

Når du bruger en påhængsmotors slæbering, monteres forstærkerpakken nemt på transduceren. Den forstærker og digitaliserer transducersignalerne, før de passerer gennem slæberingen. Michigan Scientific Slip Ring Assemblies er kendt over hele verden for deres signalkvalitet og robuste design.

CT3-brugergrænsefladeboksen udfører koordinattransformation i realtid og krydstalekorrektion og giver CAN FD-, CAN 2.0- og Ethernet-signaloutput. EtherCAT og analoge signaludgange er også tilgængelige med valgfrie moduler. En indlejret webside, der tilgås via USB, giver brugeren mulighed for nemt at konfigurere WFT-systemet. Et frontdisplay viser vigtig information og beder brugeren om instruktioner.

Dokumenter

Applikationer
