Funktionalitet
- 4 eller 6 kredsløbsslæberinge
- Kompakt design
- Monteres på roterende aksler op til 3.2" i diameter
- Permanent smurte lejer
- Robust rustfri stålkonstruktion
- Vejrfast
- Ringe og børster i instrumenteringskvalitet
- 60 puls pr. omdrejning encoder
Beskrivelse

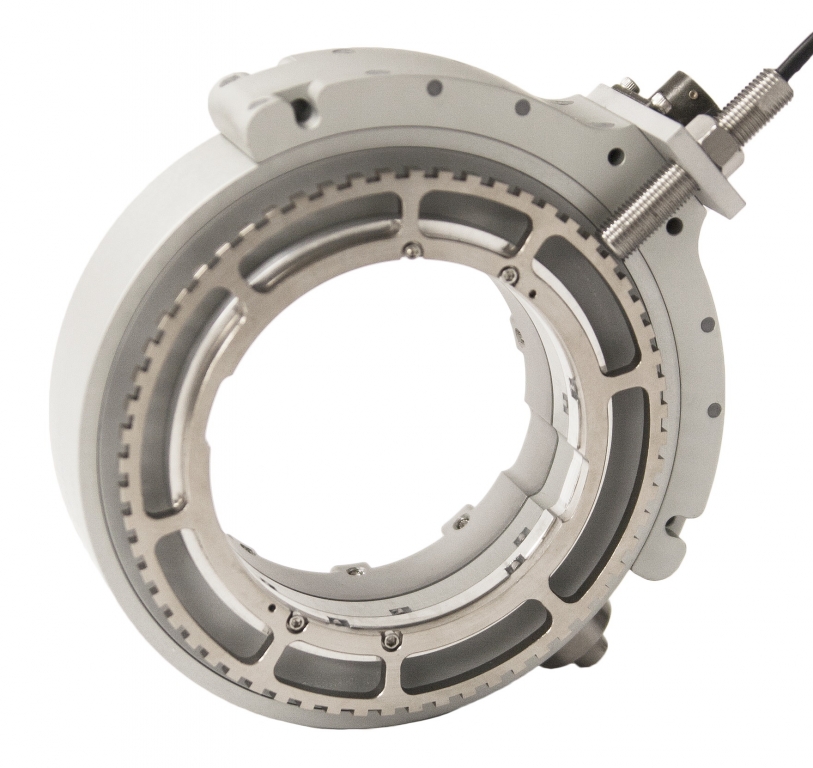

Michigan Scientific's B-serie glidering samlinger er ideelle til applikationer, hvor slæberingen skal monteres direkte på en roterende aksel. Disse slæberinge, der typisk bruges til måling af drivaksel i biler, er designet til at passe på aksler op til 3.2" i diameter og til at lave elektrisk forbindelse til strain gauges, termoelementer eller andre sensorer, der er blevet installeret på roterende udstyr. Slæberingsbørsterne og ringene er lavet af ædle metaller, som minimerer støj og gør det muligt at bruge samlingerne til instrumenteringssignaler på lavt niveau.
Denne B-serie modellen fås i 4 eller 6 kredsløbsslæberingssamlinger. Det er især nyttigt til drivakselapplikationer, hvor både drejningsmoment og aksiale målinger er nødvendige. Derudover giver det nok kredsløbsforbindelser til brug med roterende forstærkere. Placering af præcisionsforstærkere på den roterende side af slæberingen forbedrer signalkvaliteten betydeligt, fordi forstærkeren er placeret tættere på sensoren. Dette reducerer fejl på grund af lange ledninger, konnektormodstandsvariationer, elektromagnetisk interferens og temperaturgradienter på tværs af slæberingskontakter.
Forbindelser foretages gennem farvekodede loddeterminaler placeret på slæberingsrotoren og et stik på slæberingsstatoren. Redundante terminaler er inkluderet for at give backup-forbindelser. Det kompakte design af disse glideringe gør dem ideelle til applikationer, hvor der er begrænset plads.
Encoderen inkluderet i den rørformede slæberingssamling producerer en 60 puls/omdrejning 5-volt firkantbølge. Det TTL-kompatible signal produceres af en hall-effekt sensor, som gør det muligt at bestemme hastigheden ned til 0 rpm. Den spænding, der kræves for at drive encoderen, kan variere fra 5.5 til 45 DC volt.
