B-serie glidering samlinger er ideelle til applikationer, hvor slæberingen skal monteres direkte på en roterende aksel B6-2 er især nyttig til applikationer med drivaksel, hvor både drejningsmoment og aksiale målinger er nødvendige.
Funktionalitet
- 4 eller 6 kredsløbsslæberinge
- Kompakt design
- Monteres på skaft op til 2" i diameter
- Permanent smurte lejer
- Robust rustfri stålkonstruktion
- Ringe og børster i instrumenteringskvalitet
- Farvekodede terminaler i tandem giver redundante forbindelser
Beskrivelse

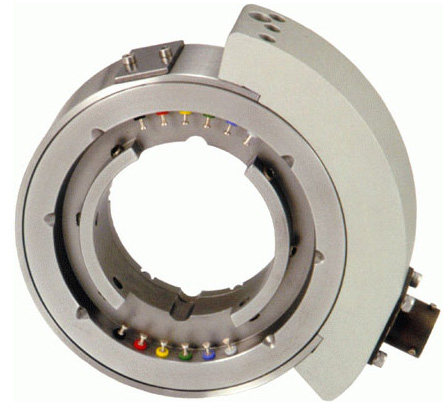

Michigan Scientific's B-serie glidering samlinger er ideelle til applikationer, hvor slæberingen skal monteres direkte på en roterende aksel. De bruges typisk til måling af drivaksel i biler og er designet til at passe på aksler op til 2 i diameter og danne en elektrisk forbindelse til strain gauges, termoelementer eller andre sensorer, der er blevet installeret på roterende udstyr. Slæberingsbørsterne og ringene er lavet af ædelmetaller, som minimerer støj og gør det muligt at bruge samlingerne til instrumenteringssignaler på lavt niveau.
Denne B-serien modellen fås i 4 eller 6 kredsløbsslæberingssamlinger. Det B6-2 er især nyttig til applikationer med drivaksel, hvor både drejningsmoment og aksiale målinger er nødvendige. Hertil kommer B6-2 giver nok kredsløbsforbindelser til brug med roterende forstærkere. Placering af præcisionsforstærkere på den roterende side af slæberingen forbedrer signalkvaliteten markant, fordi forstærkeren er placeret tættere på sensoren. Dette reducerer fejl på grund af lange ledninger, konnektormodstandsvariationer, elektromagnetisk interferens og temperaturgradienter på tværs af slæberingskontakter.
Forbindelser foretages gennem farvekodede loddeterminaler placeret på slæberingsrotoren og et stik på slæberingsstatoren. Redundante terminaler er inkluderet for at give backup-forbindelser. Det kompakte design af disse glideringe gør dem ideelle til applikationer, hvor der er begrænset plads.
