CT3, WFT brugergrænsefladeelektronik

• Analog, CAN FD, CAN 2.0, Ethernet og
  EtherCAT udgange
• Synkronisering gennem IEEE 1588 PTPv2
• Fungerer med både slæberings- og telemetribaserede systemer
• Frontskærm til visning af aktuelle indstillinger og fejlfinding
• Simple nul-, shuntkalibreringstjek og nulvinkelopsætningsfunktioner
• Nem indlejret websideadgang via USB
• Stabling med intern kommunikation og strøm overført mellem CT3'er
• Robust konstruktion

CT3 er Michigan Scientifics næste generation af Wheel Force Transducer (WFT) brugergrænsefladeelektronik. CT3 kommunikerer og modtager signaler fra enten Michigan Scientific-forstærkere eller telemetristator. Forstærkeren bruges i slæberingsbaserede systemer og ikke-spinningssystemer. Telemetristatoren bruges til både indenbords- og udgangstelemetri. I realtid udfører CT3 koordinattransformation, krydstale-korrektion, offset-korrektion og polaritetskorrektion. CT3 har også let at initiere Zero, Shunt Calibration og Zero Angle funktioner, som gør WFT opsætning enkel og hurtig.

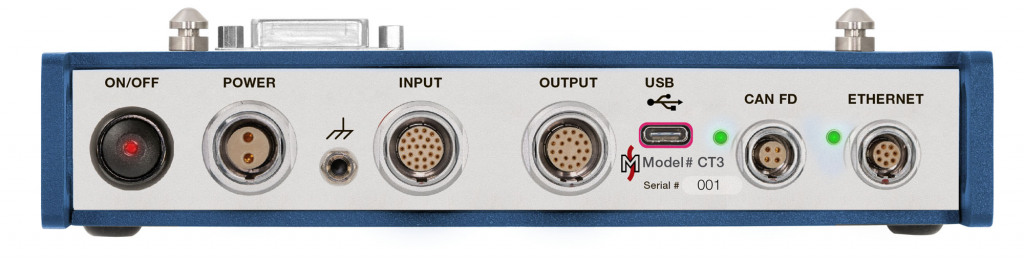

CT3 har flere muligheder for signaludgange, herunder; CAN FD, CAN 2.0, EtherCAT, Ethernet med IEEE 1588-synkronisering og analog.

Opsætningsmuligheder, oprettelse af korrekt filtype, firmwareopdateringer og mere kan gøres via den indlejrede CT3-webside, som kan tilgås via USB-forbindelse til en computer. Når flere WFT'er bruges på et køretøj, stables CT3-enhederne sammen, og kommunikationen deles mellem elektronik.

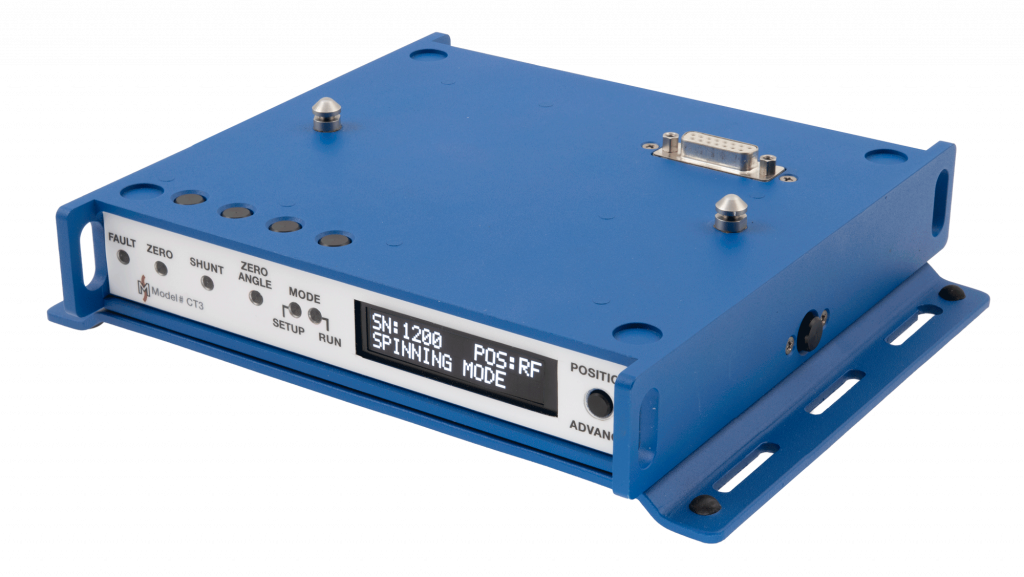

Et display på forsiden af ​​CT3 viser serienummeret på den WFT, der er tilsluttet til CT3, den aktuelle valgte indstilling og eventuelle fejlmeddelelser, der måtte opstå.
