Model LW-1T-25K Heavy Duty Wheel Force Transducer

• 25,000 lb (111 kN) radial belastningskapacitet
• 12,500 lb (56 kN) lateral belastningskapacitet
• Måler 3 kræfter og 3 momenter
• Tilpasser 22.5” og større hjul
• Måler belastningen fra et dæk i et dobbelthjulsæt
• Miljøbeskyttet
• Temperaturkompenseret
• Robust rustfri stålkonstruktion

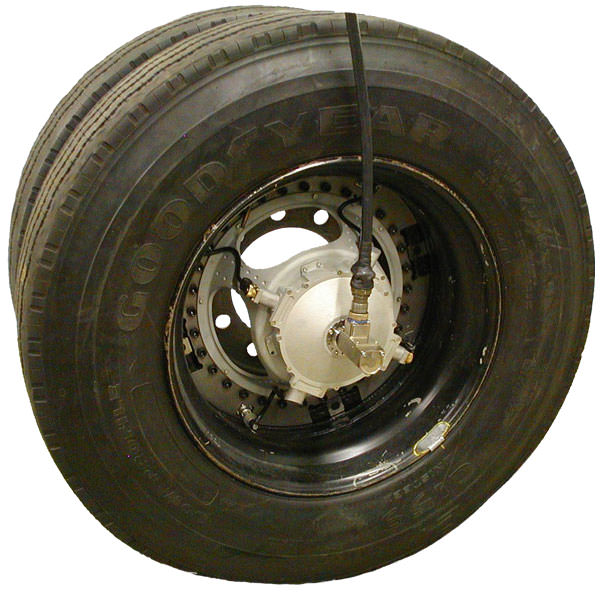

LW-1T-25K Wheel Force Transducer (WFT) er i stand til at måle alle hjulkræfter og momenter på et enkelt hjul til klasse 8 lastbiler. Det giver uafhængige udgangssignaler for lodrette, laterale og langsgående kræfter såvel som camber-, styre- og momentmomenter. Systemet er fuldstændig vejrbestandigt, hvilket gør det ideelt til on-road og off-road målinger. Den kan også bruges til at overvåge og kontrollere laboratorietests. Der kræves to sensorer til et dobbelthjulsæt, en for hvert dæk.

Den matchende forstærkerpakke monteres nemt på transduceren. Den forstærker og digitaliserer transducersignalerne, før de passerer gennem slæberingen. Forstærkerpakken inkluderer også X- og Z-accelerationsudgange og udfører fjern-shuntkalibrering af transduceren.

CT2 Transducer Interface Box udfører koordinattransformation i realtid og krydstalekompensation og udsender analoge, CAN- og Ethernet-signaler. En indlejret webside giver brugeren mulighed for at konfigurere WFT-systemet.
