Series M540 digitalt telemetrisystem

Funktionalitet

  • En til tre kanalers strain gage eller termoelement baserede transducermålinger
  • 14-bit opløsning og digital transmission giver nøjagtige fejlfrie data
  • Integreret strain gage driver med excitation og shunt mode til opsætning og verifikation af data
  • Mellem til kort rækkevidde drift
  • Robust miljøforseglet hus
  • Drevet af batteri eller induktionsstrøm

Beskrivelse

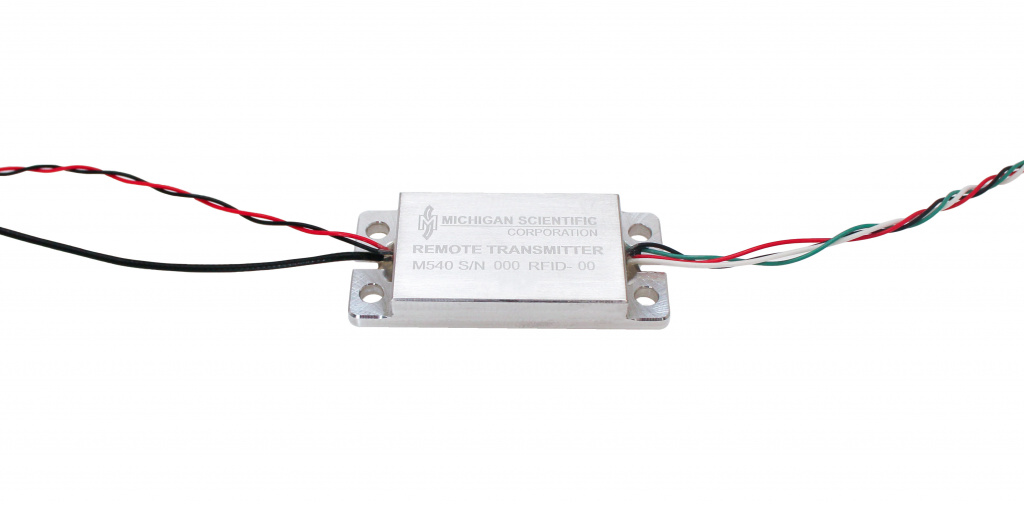

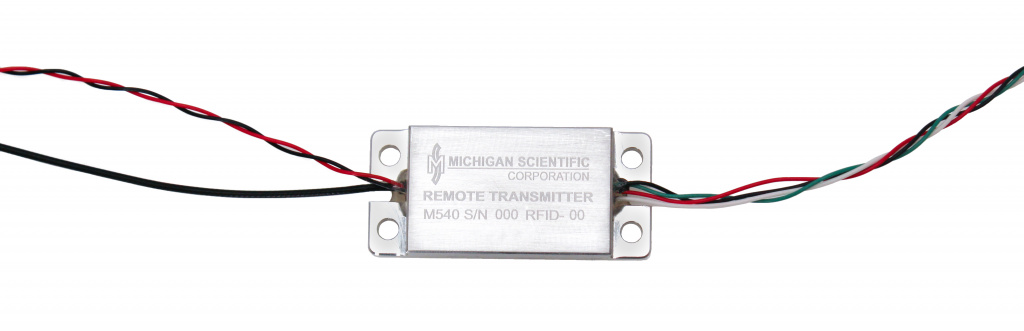

Michigan Scientific Series M540 digitalt telemetrisystem er designet til at transmittere en til tre kanalers belastnings- eller termoelementbaserede transducermålinger ved hjælp af en meget lille senderpakke. Dette system tilbyder 14-bit opløsning og en fuldt differentiel forstærker til høj common mode afvisning med anti-aliasing filter før digitalisering. Strain gage-driveren er konfigureret med sin egen forstærknings- og shuntmodstand, hvilket gør systemkonfigurationen fleksibel.

Systemet er designet med RF-diversitetsfunktioner og fejlkontrol for at forhindre datatab og korruption på grund af refleksioner eller skyggefulde transmissioner fra senderen. Udgangsdata leveres som højt niveau +/-10V analog på et bagstik til direkte interface med de fleste dataopsamlingssystemer, eller dataene kan fanges i digitalt format til øjeblikkelig visning og indsamling via en Ethernet-port til en pc. Analoge outputmuligheder omfatter muligheder for data cutoff frekvenser og justering af nul offset. Indikation af sender- og modtagerstatus leveres af LED-indikatorer på modtagerens frontpanel. Analoge udgangssignaler kan overvåges for transmissionskvalitet, laveffektforhold og shuntstatus på senderen.

Typiske anvendelser omfatter målinger på roterende udstyr, og hvor adgang med en kablet sensor ikke er mulig. Systemets hærdede design er beregnet til drift i fjendtlige miljøer, hvor vibrationer, ekstreme temperaturer, høje accelerationer og forurening er til stede. Disse funktioner sikrer succesfulde datamålinger ved hjælp af vores nyeste teknologi.
