Mange almindelige applikationer kræver en standard ende af skaftet glidering samling at lave roterende elektriske forbindelser til sensormålinger. Der er dog applikationer, der er mere komplekse og kræver en anden test opsætning. Disse situationer kan have begrænsede eller svært tilgængelige rum, hvor målingerne er nødvendige, såsom at få målinger fra en kørende drivaksel (propaksel) under køretøjstest. Drivakslen har muligvis ikke en ende tilgængelig til montering af en ende af akselslæbering. I dette tilfælde Michigan Scientific's rørformede glideringssamlinger er det perfekte værktøj til disse målinger med deres gennemborede slæberingsdesign.
Rørformet design
De rørformede slæberingssamlinger fungerer ved at bruge de samme principper som enden af akselsamlingerne. De roterende elektriske forbindelser overføres gennem en ring- og børstegrænseflade. Rørformede modeller har mulighed for at montere direkte på akslen med en gennemgående boring. Når akslen roterer, roterer rotoren med akslen, mens ring- og børstegrænsefladen transmitterer signalerne fra den roterende aksel til den stationære børste. Disse signaler kan være fra strain gauges, termoelementer, accelerometre eller andre sensorer og sendes til dataindsamling.
Bruges til test af drivaksel

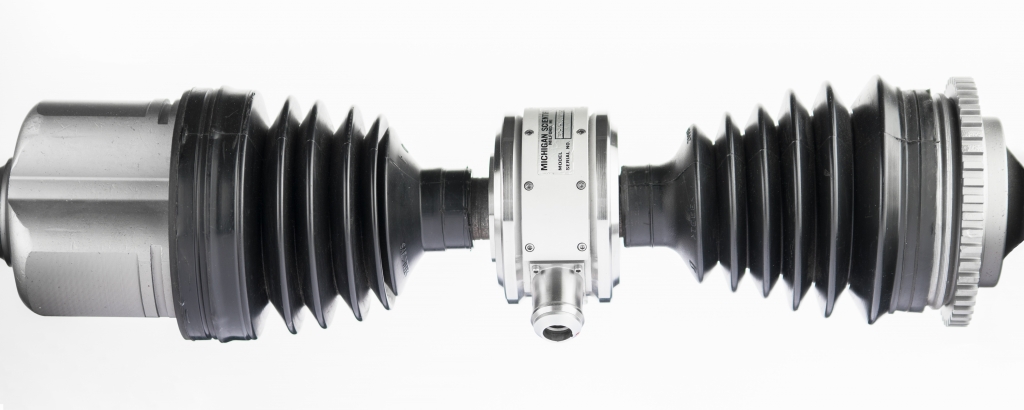

Ender af akselslæberingssamlinger kræver en åben ende på en aksel til montering. Nogle applikationer ikke har en åben ende tilgængelig. Således kan den tilgængelige plads på midten af akslen udnyttes ved at montere en rørformet glidering. Drivakseltestning er en af de mest almindelige anvendelser for disse slæberinge. Slæberingen kan lave elektriske forbindelser til sensorer på akslen til temperaturovervågning, drejningsmoment eller belastningsmålinger. De er designet til at passe på skafter fra 1.2 tommer til 3.2 tommer i diameter og fås i 4 til 8 glideringstilslutninger. Slæberingene fås også med en valgfri encoderpakke på alle modeller for at overvåge drivakslens rotation.
Robust konstruktion til kvalitetssignaler
Da disse enheder er almindeligt anvendt i drivaksel bilapplikationer, er de tilgængelige som en vejrbestandig model. Slipringen er forseglet mod vandspray, grus, støv, mudder, sjap og sne for at beskytte den interne elektronik mod beskadigelse og korrosion. Dette er ideelt til felttest, hvor nøjagtig simulering af køreforhold er vigtig. Mens slæberingen er udsat for elementerne på drivakslen, er det vigtigt at tage højde for, hvordan temperaturgradienter på tværs af slæberingskontakterne kan påvirke signalet negativt og forårsage fejl i data. For at afhjælpe dette fås disse samlinger også med indbyggede forstærkere på den roterende side af slæberingen. Dette forbedrer signalkvaliteten markant, fordi den integrerede forstærker er tættere på sensoren. Forstærkerne reducerer datafejl på grund af lange ledninger, konnektormodstandsvariationer, elektromagnetisk interferens og temperaturgradienter.
Michigan Scientifics rørformede slæberingssamlinger er en ideel måde at lave roterende elektriske forbindelser til sensorer under test af drivaksel, fordi de monteres direkte på den roterende aksel. For at finde ud af, hvilken rørformet glidering der er bedst til din applikation, kontakte en Michigan Scientific-repræsentant.
