Momenthjul og WIP-samling

• Integreret vejrbestandig momenttransducer, slipring, encoder og forstærker
• Vejrbestandig momenttransducer tilgængelig i en række forskellige belastningskapaciteter*
• Encoder med høj nøjagtighed med udgange på 60, ​​256, 360, 500 eller 512 ppr
• 10 kredsløbs vejrbestandig glidering med 5 datakanalkapacitet
• Præcisions-strain gage og/eller termoelement-spinning-forstærkere
• Termoelementforstærker fås i alle termoelementtyper
• Strain gage forstærker giver broeffekt, elektronisk shuntkalibrering og "bro excitation af
• Slipring/encoder/forstærker-samling tilpasser sig til en række hjulboltcirkelmønstre
• Holdbar konstruktion
• Tilpasset til at imødekomme brugerens testkrav

Beskrivelse

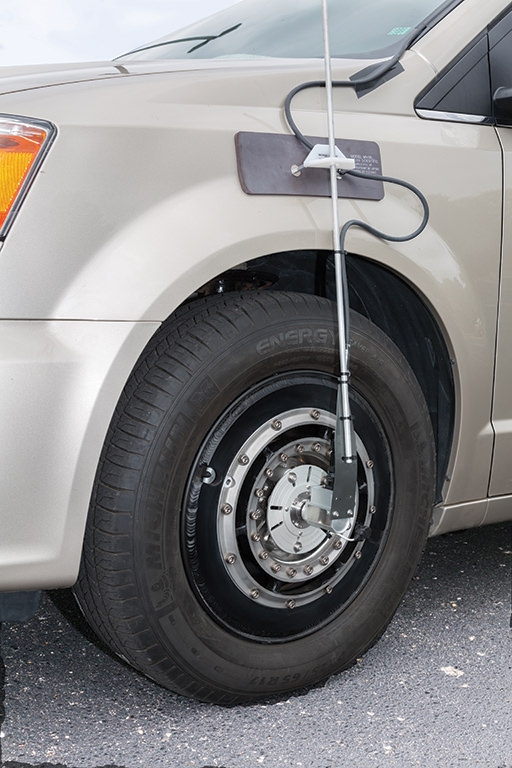

Michigan Scientifics Wheel Torque Transducer Instrumentation Assembly er ideel til at indsamle data i hjulapplikationer. Enheden består af en drejningsmomenttransducer på hjul, der giver en kanal med drejningsmomentdata, en 10 kredsløbs vejrbestandig slæbering med pulskoder og kan rumme flere strain gage og termoelementsspinningsforstærkere, alle indesluttet i et vejrbestandigt hus. Momenttransduceren fastgøres til adaptere, der simulerer produktionshjulsfælge. Adaptersystemet er fremstillet ved at generere en profil af den originale hjulfælg og designe en navadapter og fælgadapter, der duplikerer de kritiske dimensioner af den originale fælg. Navadapteren fastgøres til den indvendige boltcirkel på momenttransduceren, og fælgadapteren fastgøres til den udvendige boltcirkel.

Overlegen datanøjagtighed opnås ved at placere præcisionsforstærkere på den roterende side af glideringen. Denne konfiguration forbedrer signalkvaliteten betydeligt, fordi forstærkeren er placeret tættere på sensoren, hvilket reducerer fejl på grund af lange ledninger, konnektormodstandsvariationer, elektromagnetisk interferens og temperaturgradienter på tværs af slæberingskontakter.

Slæbering/encoder/forstærker-samlingen inkluderer en adapterplade, der er designet til at tilpasse sig en række hjulboltcirkelmønstre. Trådforbindelser er forseglet på den stationære ende af glideringen ved at bruge en vejrbestandig metalhætte med et militærstik. Alle komponenter i samlingen er holdbare og designet til at modstå svære testmiljøer.

Wheel Torque Transducer Instrumentation Assembly kan tilpasses til at opfylde brugerens testkrav. Hvis der kræves yderligere strain gauge og/eller termoelementkanaler, er modeller med højere kanalkapacitet tilgængelige. De ekstra forstærkere kan være placeret rundt om hjuladapterpladen.
* Se produktlitteraturen om transducere for oplysninger om hjulmomenttransducer
