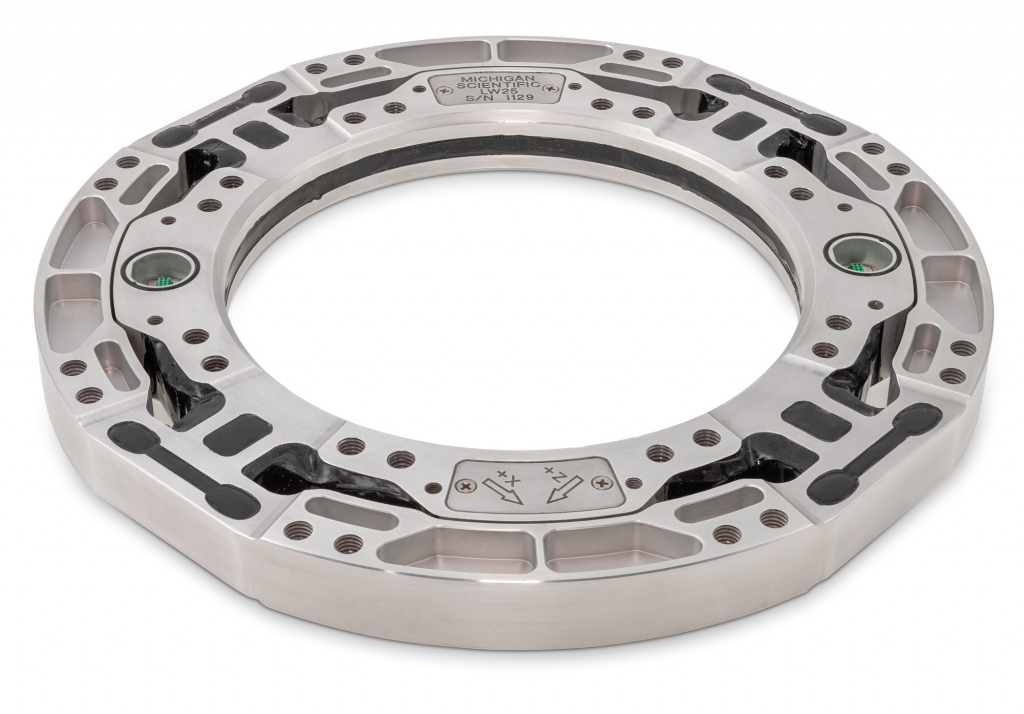

Model LW25 Wheel Force Transducer



Funktionalitet

  • 5,600 lbf (25 kN) radial belastningskapacitet
  • 2,000 lbf (8.9 kN) sidebelastningskapacitet
  • Måler 3 kræfter og 3 momenter
  • Måler X & Z accelerationer
  • Tilpasser til 8 tommer og større hjul
  • Lav krydsaksefølsomhed
  • Udskiftelig glidering eller telemetrisystem til signaltransmission

Beskrivelse

The LW25 Wheel Force Transducer (WFT) is capable of measuring all of the wheel forces and moments on motorcycles, ATVs, and small cars. It can be used on wheels 11 in (279 mm) and larger with simple rim adapters and on wheels 8 in (203 mm) and larger with a two-piece rim adapter. It provides independent output signals for vertical, lateral, and longitudinal forces as well as camber, steer, and torque moments. The LW25’s robust IP67 design is ideal for the harshest track and off-road measurements as well as non-spinning applications to monitor and control laboratory test rigs. For spinning applications, the LW25 offers the convenience of utilizing an outboard slip ring signal transmission, in-board telemetry signal transmission, or out-board telemetry signal transmission for motorcycle applications.

Når du bruger en påhængsmotors slæbering, monteres forstærkerpakken nemt på transduceren. Den forstærker og digitaliserer transducersignalerne, før de passerer gennem slæberingen. Michigan Scientific Slip Ring Assemblies er kendt over hele verden for deres signalkvalitet og robuste design.

CT3-brugergrænsefladeboksen udfører koordinattransformation i realtid og krydstalekompensation og giver CAN FD-, CAN2.0- og Ethernet-signaloutput. EtherCAT og analoge signaludgange er også tilgængelige med valgfrie moduler. En indlejret webside, der tilgås via USB, giver brugeren mulighed for nemt at konfigurere WFT-systemet. Et frontdisplay viser vigtig information og beder brugeren om instruktioner.
