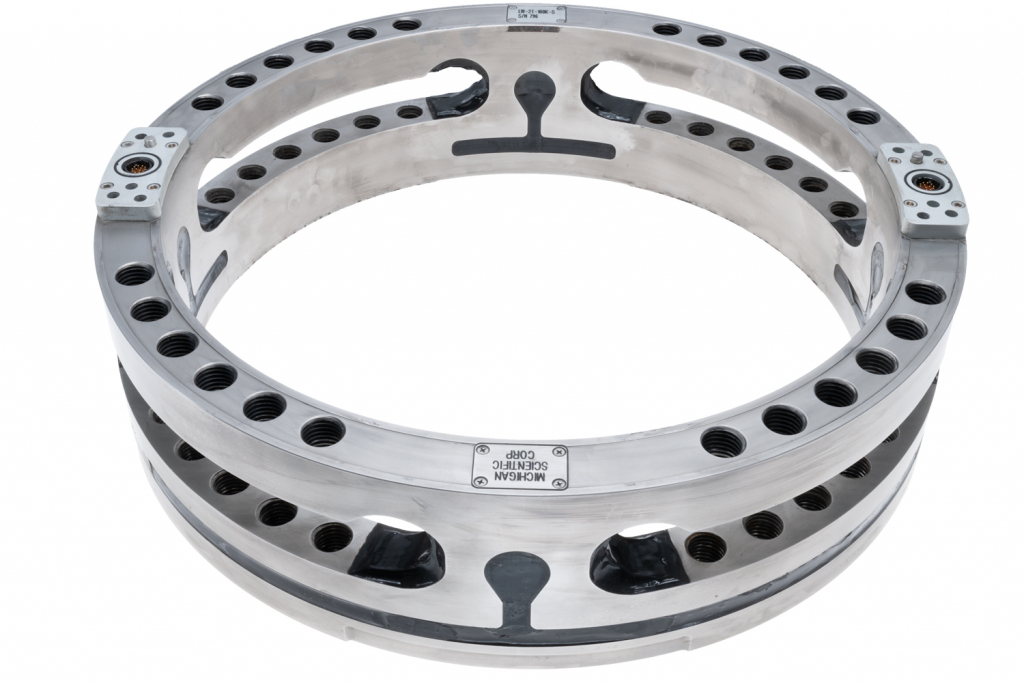

Model LW-2T-60K-S & LW-2T-100K-S Heavy Duty Wheel Force Transducer

Funktionalitet

  • Op til 100,000 lbf (445 kN) radial belastningskapacitet
  • Op til 80,000 lbf-ft ​​(108 kN-m) momentkapacitet
  • Måler 3 kræfter og 3 momenter
  • Måler X & Z accelerationer
  • Måler de kombinerede belastninger for et dobbelt hjulsæt eller et enkelt dæk
  • Tilpasser til 20 tommer og større hjul
  • Tilpasser sig til Ø285 mm & Ø335 mm navboltmønstre
  • Miljøbeskyttet
  • Robust rustfri stålkonstruktion
  • Temperaturkompenseret

Beskrivelse

LW-2T-60K-S og LW-2T-100K-S Wheel Force Transducer (WFT) er i stand til at måle alle hjulkræfter og momenter på klasse 8-lastbiler og store terrængående køretøjer. De giver uafhængige udgangssignaler for lodrette, laterale og langsgående kræfter såvel som camber-, styre- og momentmomenter. Helt vejrbestandige, de er ideelle til on-road og off-road målinger under alle forhold. Begge modeller kan også bruges til at overvåge og kontrollere laboratorietests. En WFT måler de kombinerede belastninger for enten et dobbelt hjulsæt eller et enkelt dæk.

Når du bruger en påhængsmotors slæbering, monteres forstærkerpakken nemt på transduceren. Den forstærker og digitaliserer transducersignalerne, før de passerer gennem slæberingen. Michigan Scientific Slip Ring Assemblies er kendt over hele verden for deres signalkvalitet og robuste design.

CT3-brugergrænsefladeboksen udfører koordinattransformation i realtid og krydstalekorrektion og giver CAN FD-, CAN 2.0- og Ethernet-signaloutput. EtherCAT og analoge signaludgange er også tilgængelige med valgfrie moduler. En indlejret webside, der tilgås via USB, giver brugeren mulighed for nemt at konfigurere WFT-systemet. Et frontdisplay viser vigtig information og beder brugeren om instruktioner.
