Funktionalitet
- 20,000 lbf (90 kN) radial belastningskapacitet
- 10,000 lbf (45 kN) sidebelastningskapacitet
- Måler 3 kræfter og 3 momenter
- Måler X & Z accelerationer
- Tilpasser til 16 tommer og større enkelt- eller dobbelthjul
- Temperaturkompenseret
- Lav krydsaksefølsomhed
Beskrivelse

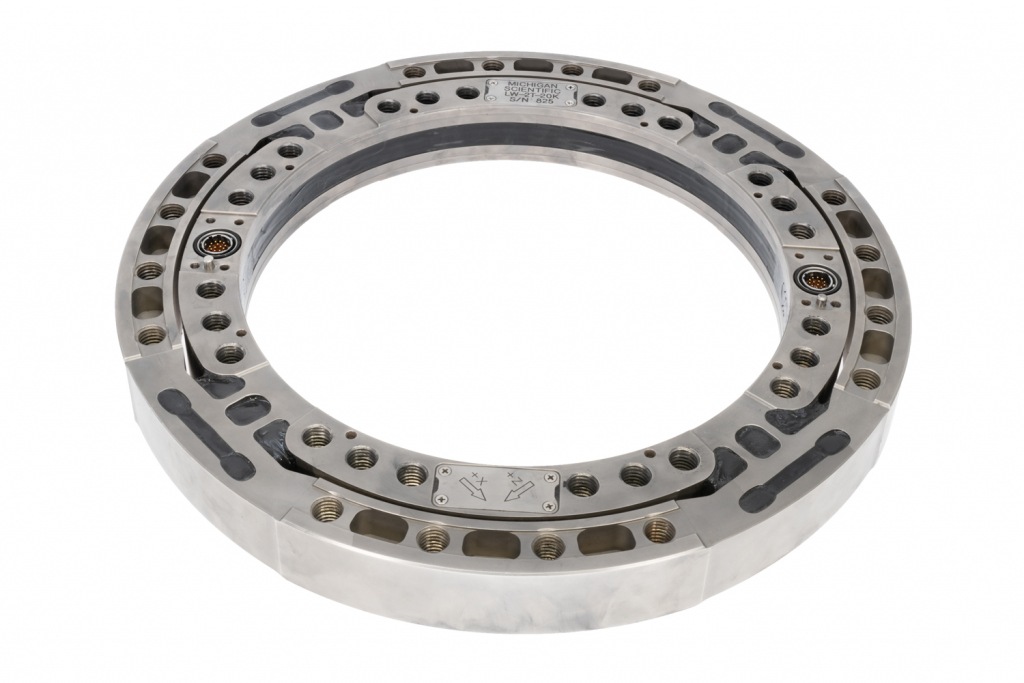

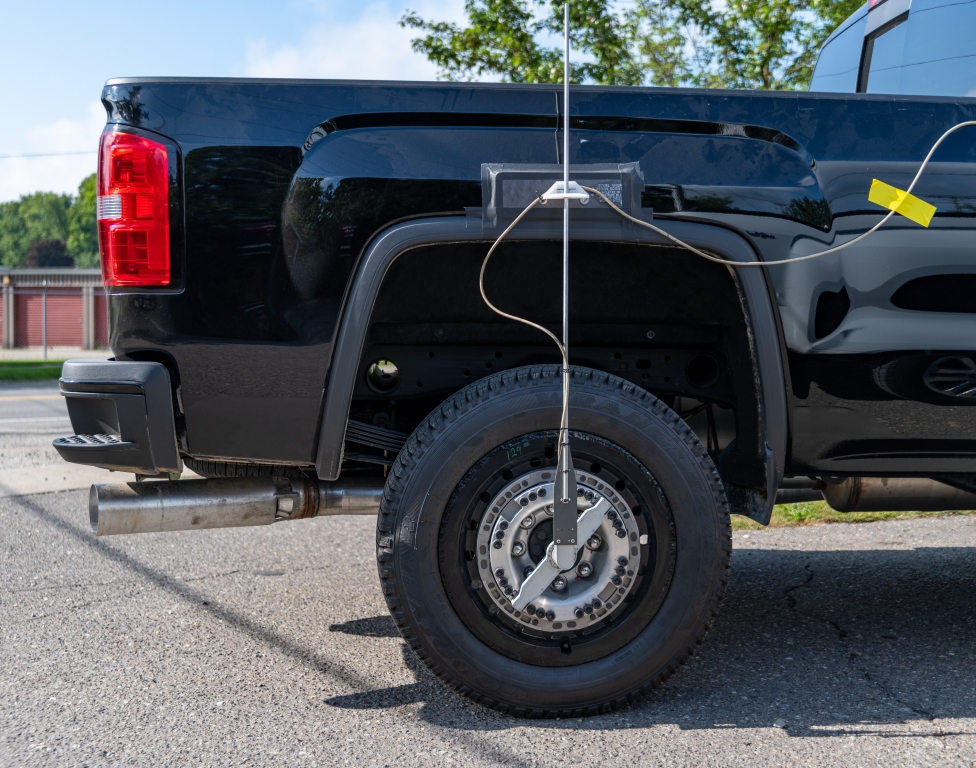

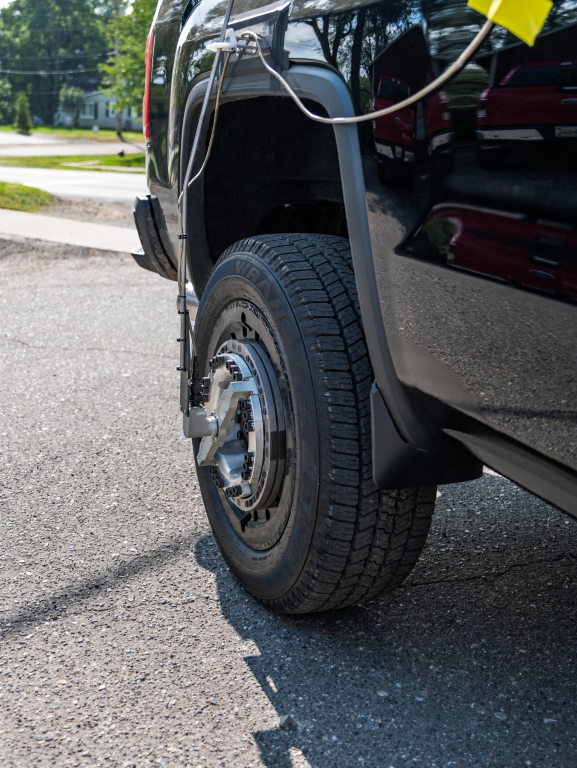

The LW-2T-20K Wheel Force Transducer (WFT) is capable of measuring all of the wheel forces and moments on light and heavy duty pickup trucks vans and SUVs. It provides independent output signals for vertical, lateral, and longitudinal forces as well as camber, steer, and torque moments. Completely weatherproof, it is ideal for on-road and off-road measurements in all conditions. It can also be used to monitor and control laboratory tests. One WFT measures the combined loads for either a dual wheel set or a single tire.
Når du bruger en påhængsmotors slæbering, monteres forstærkerpakken nemt på transduceren. Den forstærker og digitaliserer transducersignalerne, før de passerer gennem slæberingen. Michigan Scientific Slip Ring Assemblies er kendt over hele verden for deres signalkvalitet og robuste design.
CT3-brugergrænsefladeboksen udfører koordinattransformation i realtid og krydstalekorrektion og giver CAN FD-, CAN2.0- og Ethernet-signaloutput. EtherCAT og analoge signaludgange er også tilgængelige med valgfrie moduler. En indlejret webside, der tilgås via USB, giver brugeren mulighed for nemt at konfigurere WFT-systemet. Et frontdisplay viser vigtig information og beder brugeren om instruktioner.
Dokumenter
LW-2T-20K CAD
LW-2T-20K datablad
Wheel Force Transducers (WFT) Brochure
LW-2T-20K Hub Adapter Design Guide 200 mm +
LW-2T-20K Hub Adapter Design Guide
LW-2T-20K Fælg Adapter Design Guide
