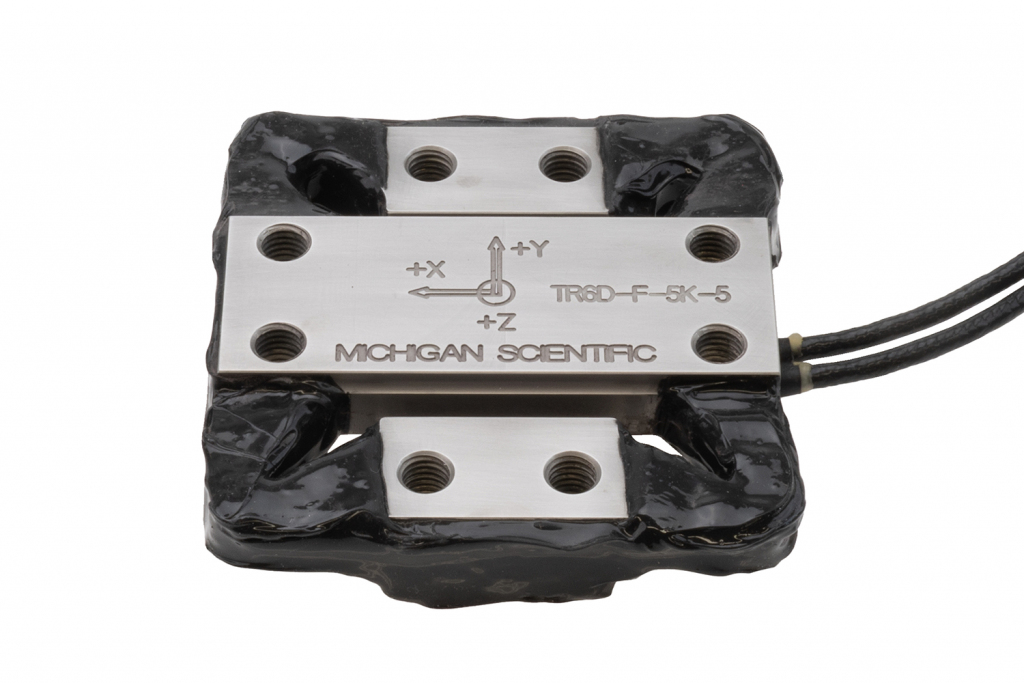

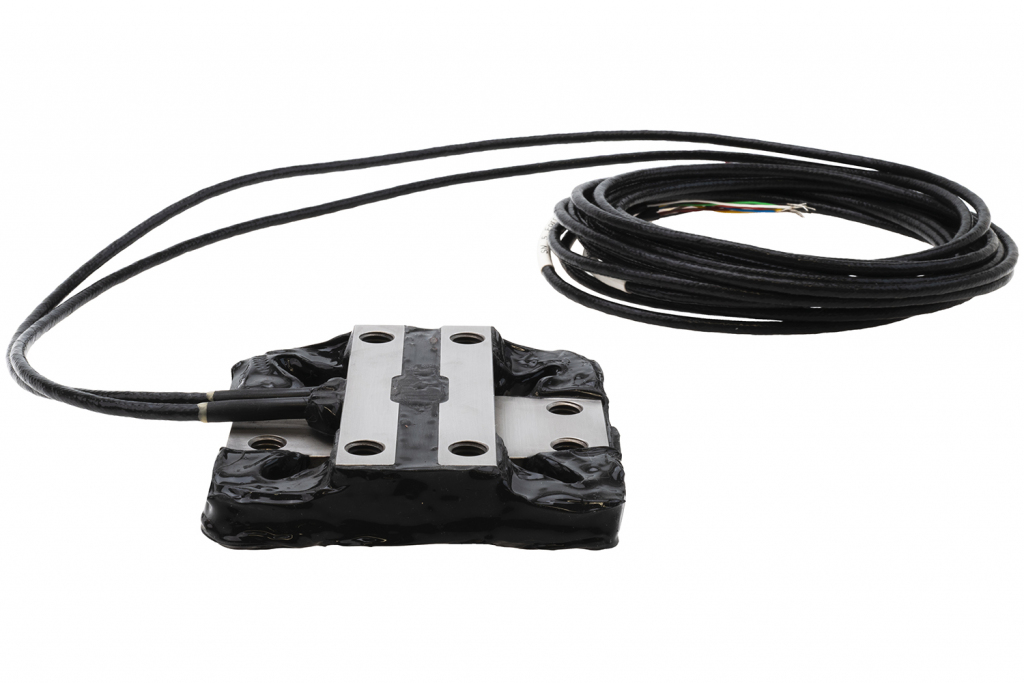

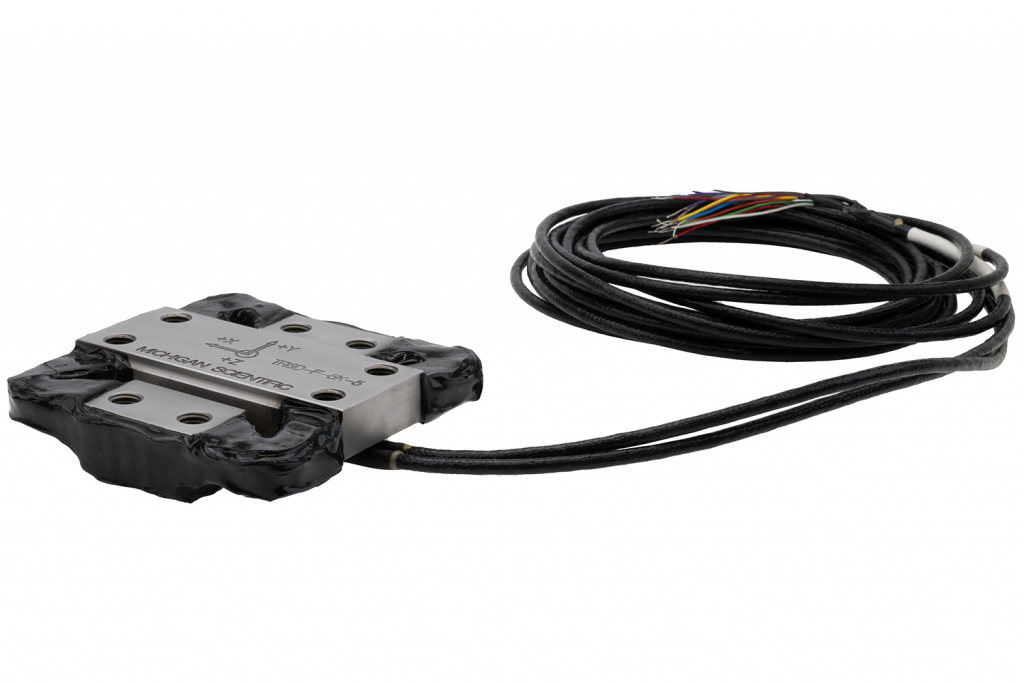

Model TR6D-F* Lavprofil seksakset vejecelle • Michigan Scientific Corporation

Funktionalitet

22 kN og 45 kN kraftkapacitet
Momentkapaciteter på 1.1 kN.m og 3.4 kN.m
Måler kræfter og momenter i tre vinkelrette retninger
Lavprofildesign (26 mm og 40 mm i højden)
Miljøbeskyttet
Lav tværaksefølsomhed
Temperaturkompenseret
Robust rustfri stålkonstruktion

Produktbeskrivelse

Michigan Scientific Low Profile Six-Axis-vejecellen er designet til applikationer, der kræver tre kraft- og tre momentmålinger i et lavprofilhus. Denne robuste transducer fås med kraftkapaciteter på 22 kN (5,000 lbf) og 45 kN (10,000 lbf) samt momentkapaciteter på 1.1 kN • m (800 lbf . ft) og 3.4 kN • m (2,500 lbf . ft) og er ideelt egnet til både feltdataindsamling og laboratorietestning.

Alle modeller er fremstillet af rustfrit stål af høj kvalitet og forseglet for vejrbestandighed, og de yder fremragende modstand mod korrosion og miljømæssige forhold. Transducerens temperaturkompensation sikrer stabilt output i et bredt temperaturområde.

Kalibrering

Vi har brugt år på at perfektionere vores unikke, patenterede transducer kalibreringsmaskineTCAT. En kalibrering sammenligner det elektriske output fra en transducer med de påførte belastninger. TCAT kan kalibrere alle MSC fleraksede vejeceller, Hjulkrafttransducereog Drejningsmomenttransducere på hjul. TCAT påfører belastninger med lineære aktuatorer og måler belastningen gennem transduceren via reaktionsforbindelser. Den anvender tre kræfter og tre momenter og kalibrerer gennem hver transducers unikke elektronikpakke. Udover TCAT har MSC en stor kalibrering, der bruger hydrauliske arme til at påføre kræfter og momenter; op til 100,000 lbs.

Michigan Scientific transducer kalibreringsprocessen overholder ISO9001: 2015 og ISO17025: 2017 krav og alt referencemåleudstyr kan spores til National Institute of Standards and Technology (NIST). Det anbefales, at kunder indsender deres transducere efter et års brug og derefter hvert andet år. Dette er en nem måde at sikre, at transduceren fungerer korrekt og ikke har pådraget sig nogen skade under brug.

Med udviklingen af den patenterede transducerkalibreringsmaskine er kalibreringstiden blevet betydeligt reduceret, hvilket giver mulighed for en hurtigere ekspeditionstid og returnering til kunden. Der er flere steder over hele verden, hvor man kan få en Michigan Scientific transducer kalibreret. Kalibreringsprocessen er nu også automatiseret, hvilket giver vores højt kvalificerede teknikere mulighed for at fokusere på transducerdesign og forbedringer i fremstillingen.
