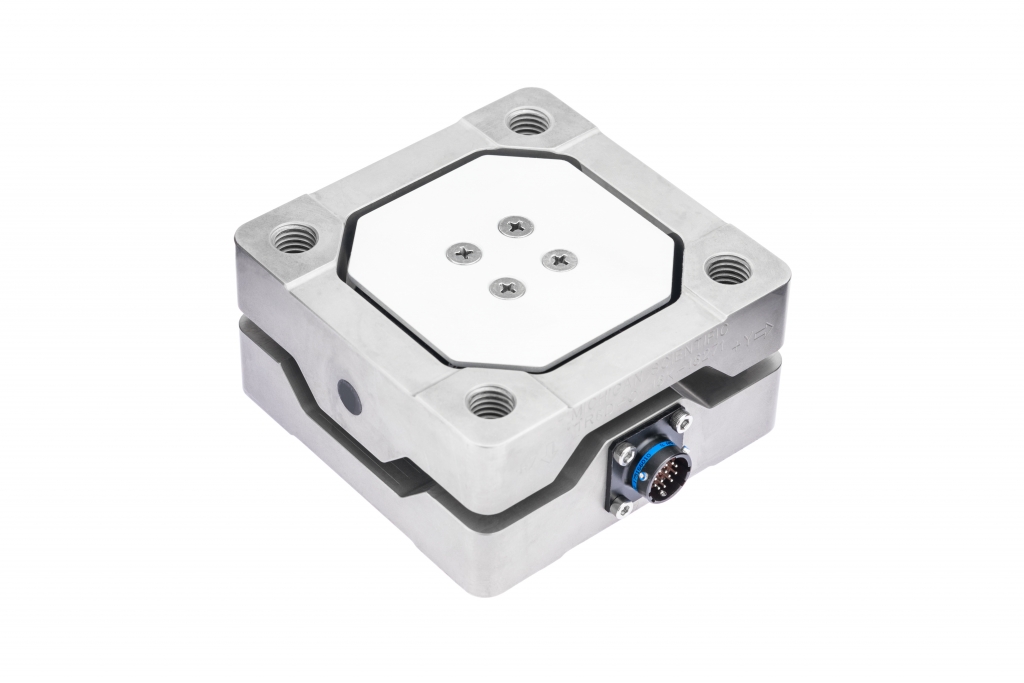

Model TR6D-C* Six Axis Load Cell – Michigan Scientific Corporation

Funktionalitet

16,000 lb, 20,000 lb og 40,000 lb kraftkapacitet
1,250 lbf∙ft, 3,350 lbf∙ft og 7,000 lbf∙ft momentkapacitet
Måler tre vinkelrette kræfter
Måler tre øjeblikke
Miljøbeskyttet
Temperaturkompenseret
Robust konstruktion
Vejrbestandige stik
Kvalitetsstyringssystemet er akkrediteret til ISO 9001: 2015 og ISO 17025: 2017 standarder

Beskrivelse

Michigan Scientifics TR6D-C-* seksaksede vejeceller er designet til applikationer, der kræver både kraft- og momentmålinger. Disse robuste transducere er ideelle til både feltdataindsamling og laboratorietest. Transducerne har identiske top- og bundmonteringsoverflader og boltmønstre og kan nemt tilpasses til en række applikationer.

TR6D-C-20K-modellen er lavet af titaniummateriale, og TR6D-C-16K- og TR6D-C-40K-modellerne er lavet af rustfrit stålmateriale af høj kvalitet. Vejecellematerialet giver udover vejrbestandig tætning fremragende modstandsdygtighed over for korrosion og miljømæssige forhold. Temperaturkompensation af transducerne sikrer stabil output i et bredt temperaturområde.

Kalibrering

Vi har brugt år på at perfektionere vores unikke, patenterede transducer kalibreringsmaskineTCAT. En kalibrering sammenligner det elektriske output fra en transducer med de påførte belastninger. TCAT kan kalibrere alle MSC fleraksede vejeceller, Hjulkrafttransducereog Drejningsmomenttransducere på hjul. TCAT påfører belastninger med lineære aktuatorer og måler belastningen gennem transduceren via reaktionsforbindelser. Den anvender tre kræfter og tre momenter og kalibrerer gennem hver transducers unikke elektronikpakke. Udover TCAT har MSC en stor kalibrering, der bruger hydrauliske arme til at påføre kræfter og momenter; op til 100,000 lbs.

Michigan Scientific transducer kalibreringsprocessen overholder ISO9001: 2015 og ISO17025: 2017 krav og alt referencemåleudstyr kan spores til National Institute of Standards and Technology (NIST). Det anbefales, at kunder indsender deres transducere efter et års brug og derefter hvert andet år. Dette er en nem måde at sikre, at transduceren fungerer korrekt og ikke har pådraget sig nogen skade under brug.

Med udviklingen af den patenterede transducerkalibreringsmaskine er kalibreringstiden reduceret betydeligt, hvilket giver mulighed for en hurtigere ekspedition og tilbagevenden til kunden. Der er flere steder over hele kloden for at få en Michigan Scientific-transducer kalibreret. Kalibreringsprocessen er nu også automatiseret, hvilket gør det muligt for vores højtuddannede teknikere at fokusere på transducerdesign og fremstillingsforbedringer.
