Funktionalitet
- 5,000 lb (22 kN) kraftkapacitet
- 600 lb-ft (815 Nm) momentkapacitet

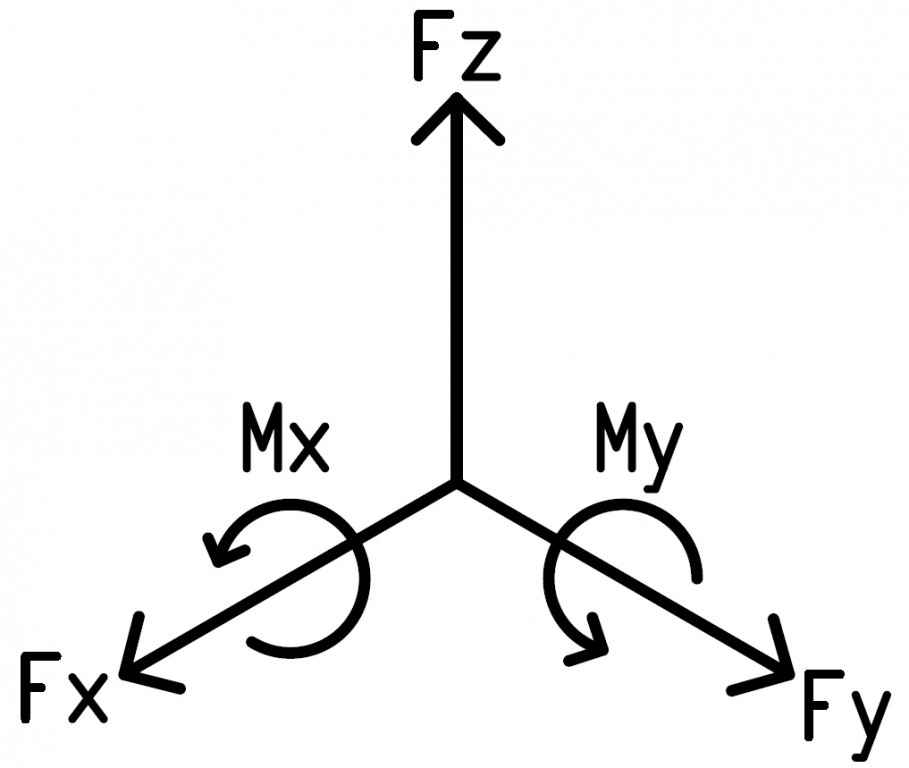

- Måler tre vinkelrette kræfter
- Måler to øjeblikke
- Miljøbeskyttet
- Temperaturkompenseret
- Robust konstruktion
- Vejrbestandige stik
- Kvalitetsstyringssystemet er akkrediteret til ISO 9001: 2015 , ISO 17025: 2017 standarder
Beskrivelse

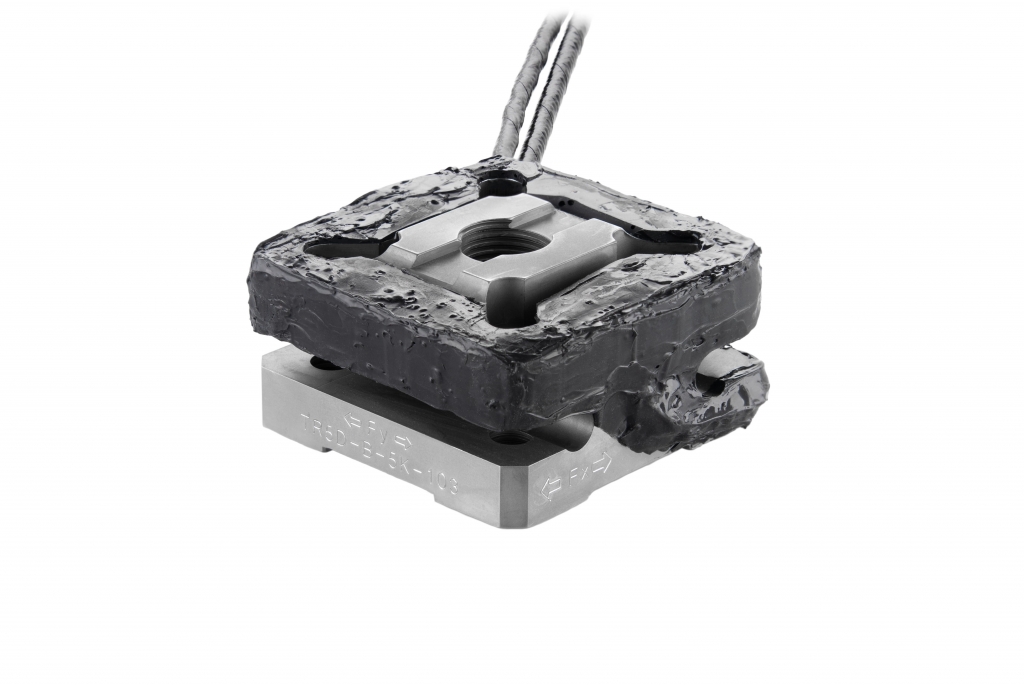

TR5D-B-5K transduceren er i stand til at måle kræfter og momenter. Den giver uafhængige udgange for lodrette, laterale og langsgående kræfter samt to væltende (bøjnings)momenter. Denne kompakte transducer er konfigureret til nem tilpasning til en række applikationer.
Højkvalitets rustfrit stål og vejrbestandig forsegling kombinerer for at give fremragende modstandsdygtighed over for korrosion og miljøforhold, hvilket gør transduceren velegnet til test i marken. Temperaturkompensation af transduceren sikrer stabil output i et bredt temperaturområde.
Kalibrering
Vi har brugt år på at perfektionere vores unikke, patenterede transducer kalibreringsmaskineTCAT. En kalibrering sammenligner det elektriske output fra en transducer med de påførte belastninger. TCAT kan kalibrere alle MSC fleraksede vejeceller, Hjulkrafttransducereog Drejningsmomenttransducere på hjul. TCAT påfører belastninger med lineære aktuatorer og måler belastningen gennem transduceren via reaktionsforbindelser. Den anvender tre kræfter og tre momenter og kalibrerer gennem hver transducers unikke elektronikpakke. Udover TCAT har MSC en stor kalibrering, der bruger hydrauliske arme til at påføre kræfter og momenter; op til 100,000 lbs.
Michigan Scientific transducer kalibreringsprocessen overholder ISO9001: 2015 , ISO17025: 2017 krav og alt referencemåleudstyr kan spores til National Institute of Standards and Technology (NIST). Det anbefales, at kunder indsender deres transducere efter et års brug og derefter hvert andet år. Dette er en nem måde at sikre, at transduceren fungerer korrekt og ikke har pådraget sig nogen skade under brug.
Med udviklingen af den patenterede transducerkalibreringsmaskine er kalibreringstiden reduceret betydeligt, hvilket giver mulighed for en hurtigere ekspedition og tilbagevenden til kunden. Der er flere steder over hele kloden for at få en Michigan Scientific-transducer kalibreret. Kalibreringsprocessen er nu også automatiseret, hvilket gør det muligt for vores højtuddannede teknikere at fokusere på transducerdesign og fremstillingsforbedringer.
