Funktionalitet
- 100 lb kapacitet
- Overbelastningsbeskyttelse
- Miljøbeskyttet
- Temperaturkompenseret
- Robust rustfri stålkonstruktion
Beskrivelse

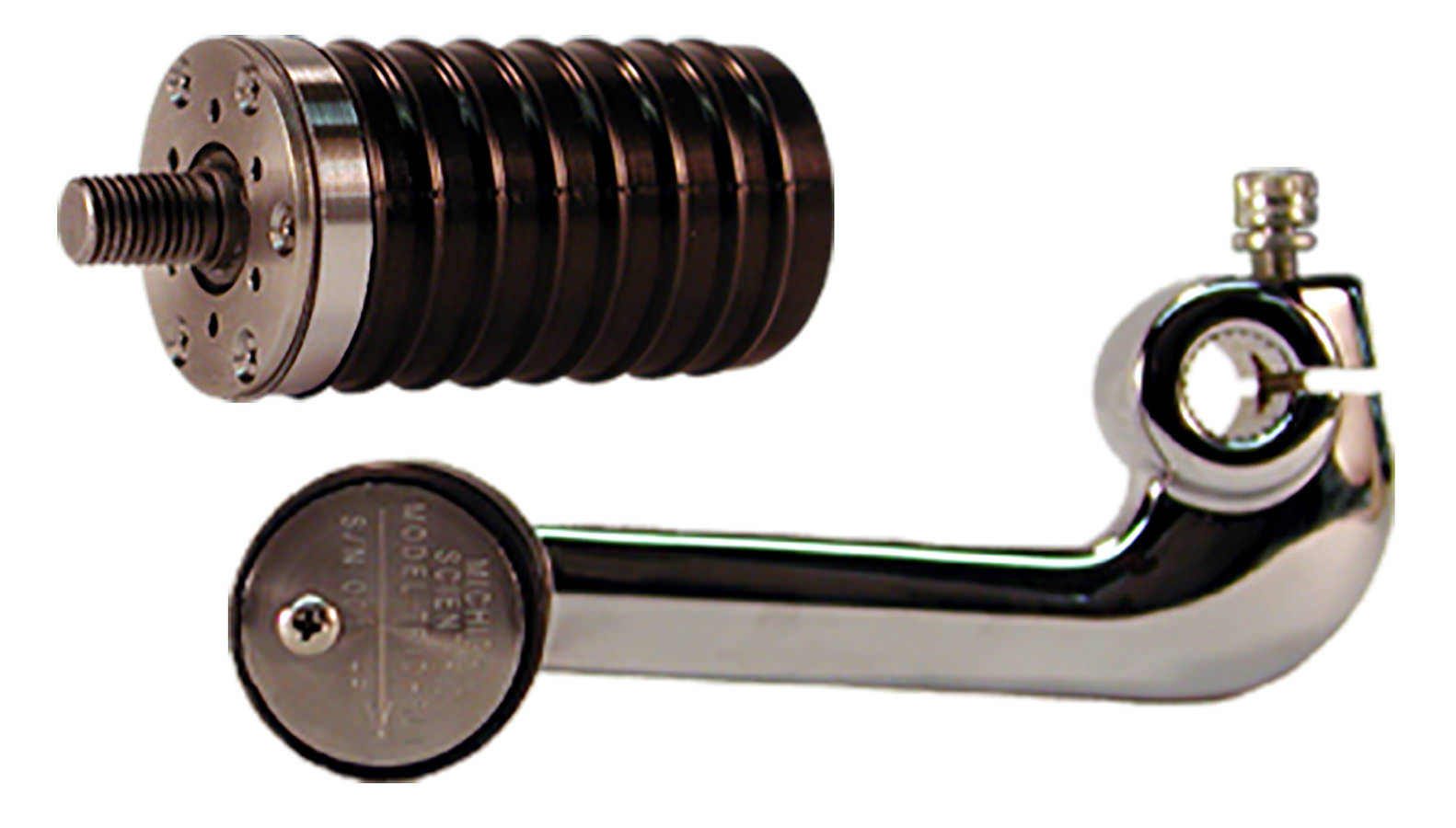

Michigan Scientific's TR1D-SL1 Transducer med gearstang blev oprindeligt designet til brug på motorcykler. Pløkken måler tovejs påførte belastninger langs aksen af den indgraverede pil på dens udvendige ende. En positiv strain gauge bro output opnås fra radiale belastninger påført i retningen af den graverede pil. Transducerens følsomhed forbliver konstant for belastning påført overalt langs dens længde fra påhængsmotor til indenbords ender.
Transduceren er designet med indvendige mekaniske stop til bjælkeelementerne. Dette beskytter dem mod at blive beskadiget (eftergive sig) af en overbelastningstilstand. Styrken af stiftens monteringsgevind indstiller den maksimale radiale belastningskapacitet.
Højkvalitets rustfrit stålmateriale og vejrbestandig tætning kombineres for at give fremragende modstandsdygtighed over for korrosion og miljømæssige forhold. Temperaturkompensation af transduceren sikrer stabil output gennem et bredt temperaturområde.
Et skærmet 4-leder kabel forlader transduceren i radial retning ved dens indvendige ende. Transduceren monteres normalt således, at kablet peger mod fronten af cyklen. Kablet trækkes derefter rundt og føres langs bag- eller undersiden af gearstangen. Kabelbindere og fusionstape bruges derefter til at fastgøre kablet.
