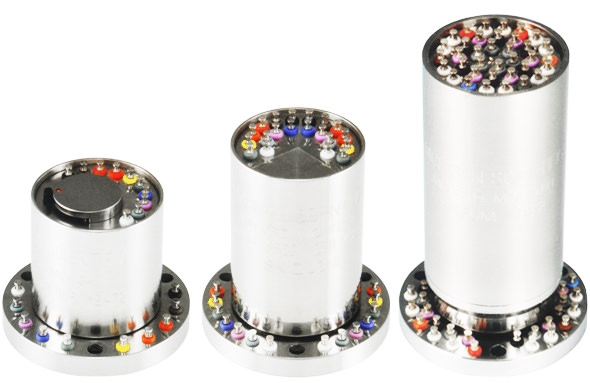

SR Series Slip Ring Samling

Funktionalitet

  • 10, 20 og 36 kredsløbsslæberinge
  • Ringe og børster i instrumenteringskvalitet
  • Robust rustfri stålkonstruktion
  • Let og kompakt
  • Permanent smurte lejer
  • Farvekodede terminaler
  • Forseglet mod støv

Beskrivelse

Michigan Scientific's SR Series Slip Ring Samlinger bruges til en række applikationer, der kræver 10, 20 eller 36 kredsløbsforbindelser til standardmodeller. Standardmodellerne har en rotor med en diameter på 2 tommer. Disse glideringe er designet til at monteres på enden af ​​en roterende aksel og lave elektriske forbindelser til strain gauges, termoelementer eller andre sensorer, der er blevet installeret på roterende udstyr. Slæberingsbørsterne og ringene er lavet af ædelmetaller, hvilket minimerer modstandsvariation og gør det muligt at bruge samlingerne til instrumenteringssignaler på lavt niveau. Derudover giver en højkvalitets rustfri stålkasse beskyttelse mod støv og andre forurenende stoffer.

SR10M modellen er designet med en praktisk, manuelt betjent børsteløfter for at forlænge slæberingens levetid. Når det ikke er nødvendigt at foretage elektrisk tilslutning gennem slæberingen, kan børsterne løftes af ringene, mens slæberingen fortsætter med at rotere, hvilket reducerer sliddet.

Forbindelser til slæberingsenhederne er lavet gennem farvekodede loddeterminaler placeret på både slæberingsrotoren og statoren. Permanent smurte lejer eliminerer behovet for rutinemæssig rengøring og vedligeholdelse. De tilgængelige kredsløbsmuligheder på disse slæberingsmodeller gør dem ideelle til brug i instrumenteringsapplikationer, hvor der kræves et betydeligt antal kredsløbsforbindelser.
