Funktionalitet
- 4, 6, 8 eller 10 kredsløbsslæbering med optisk encoder
- Nul tilslutningsmulighed for kun at bruge præcisionsencoderen
- 2.5" diameter rotor
- 2 udgange på 512 ppr i kvadratur
- 1 output på 1 ppr for en indeksimpuls
- Alle pulser nøjagtige inden for 5 bueminutter
- Forseglet mod støv
- Ringe og børster i instrumenteringskvalitet
Beskrivelse

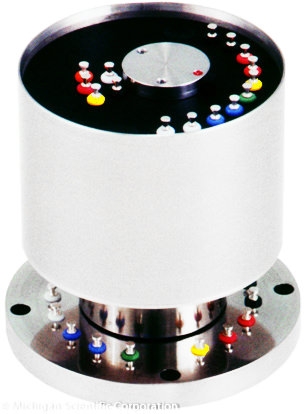

Michigan Scientific Slipring og præcisionskodersamlinger bruges til applikationer, der kræver både en slæbering og en præcisionsencoder. Disse samlinger fås i både standard- og vejrbestandige modeller. Enheden er designet til at monteres på enden af en roterende aksel, de laver elektriske forbindelser til strain gauges, termoelementer eller andre roterende sensorer, mens de samtidig giver impulser til at måle rotationshastighed og vinkelposition. Slæberingsbørsterne og ringene er lavet af ædelmetaller, hvilket minimerer støj og gør det muligt at bruge samlingerne til instrumenteringssignaler på lavt niveau. Forbindelser foretages gennem farvekodede loddeterminaler placeret på både slæberingsrotoren og slæberingsstatoren.
Denne slæbering accepterer op til ti kredsløbsforbindelser og inkorporerer en optisk encoder, der genererer to output på 512 impulser pr. omdrejning (ppr) i kvadratur og en tredje udgang på 1 ppr. Kvadraturfunktionen registrerer rotationsretningen, og 1 ppr er en indeksimpuls, der bruges som referencepunkt ved måling af vinkelposition. Ægte akselposition er angivet inden for 5 bueminutter, hvilket resulterer i høj nøjagtighed. Dette er især vigtigt, når der foretages målinger såsom torsionsvibrationer, øjeblikkelig hastighed og vinkelposition. Analoge udgangssignaler for vinkelposition og rotationshastighed kan opnås ved at bruge disse modeller med Michigan Scientifics Frequency to Voltage Encoder Electronics.
Bestillingsmuligheder
Slipring og præcisionskodersamlinger fås med 256, 360, 500 eller 512 impulser pr. omdrejning.
