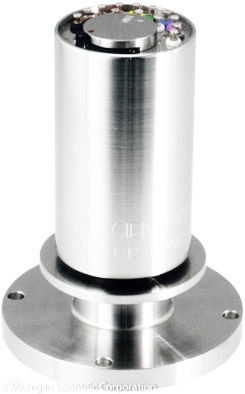

SR_AW/E60/A Slipring-samling

Funktionalitet

  • 0, 4, 6, 8 eller 10 kredsløb vejrbestandig glidering
  • 60 puls encoder
  • Farvekodede terminaler
  • Let og kompakt
  • Permanent smurte lejer
  • Robust rustfri stålkonstruktion
  • Ringe og børster i instrumenteringskvalitet

Beskrivelse

Michigan Scientific SR__AW/E60/A Vejrbestandig glidering og encoder-samling bruges til applikationer, der kræver både en forseglet glidering og en encoder. Den er designet til at monteres på enden af ​​en roterende aksel og lave en elektrisk forbindelse til strain gauges, termoelementer eller andre roterende sensorer, samtidig med at den giver impulser til at måle rotationshastigheden. Specielt designet tætninger giver fuldstændig vejrbestandig beskyttelse mod vand, støv og andre forurenende stoffer. Slæberingsbørsterne og ringene er lavet af ædelmetaller, som minimerer støj og gør det muligt at bruge samlingen til instrumenteringssignaler på lavt niveau.

SR__AW/E60/A accepterer 0 til 10 kredsløbsforbindelser og inkorporerer en pulsencoder, der gør det muligt at måle rotationshastigheden. Encoderen genererer et firkantbølgesignal på 60 pulser pr. omdrejning med et område på 0 til 6,000 RPM. Da impulserne pr. sekund svarer til RPM, kan rotorhastigheden registreres direkte fra et frekvensdisplay uden skalakonvertering. Analoge udgangssignaler for rotationshastighed kan opnås ved at bruge denne slæbering og encoder-model med Michigan Scientifics frekvens-til-spændings-encoder-elektronik.

Forbindelser til slæberingsrotoren er lavet gennem et militært stik. For fuldstændig vejrbestandighed af denne enhed skal den bruges med en forseglet metalhætte eller gummistøvle for at beskytte terminalerne på slæberingsstatoren. Begge disse muligheder inkorporerer et militært stik, der gør det muligt at foretage alle forbindelser til slæberingen og encoderen gennem stik. Derudover eliminerer permanent smurte lejer behovet for rutinemæssig rengøring og vedligeholdelse.
