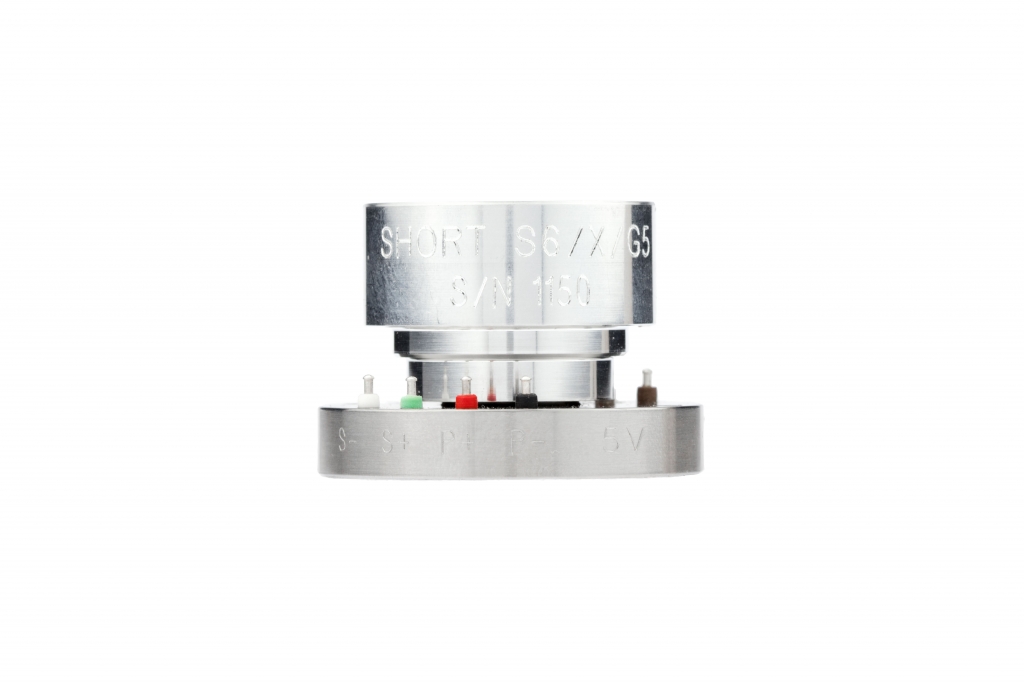

Kort S-Series Slip Ring Samling

Funktionalitet

  • 4, 6, 8 og 10 kredsløbsslæberinge
  • Kompakt design
  • Forseglet mod støv
  • Farvekodede terminaler
  • Hus i rustfrit stål og aluminium
  • Ringe og børster i instrumenteringskvalitet
  • Valgfri integreret forstærker

Beskrivelse

Michigan Scientifics korte S-serie slæberingsenheder anvendes til en række forskellige anvendelser, der kræver op til otte kredsløbstilslutninger. Slæberingene er designet til at monteres på enden af ​​en roterende aksel og skabe elektriske forbindelser til strækmålere, termoelementer eller andre sensorer, der er installeret på roterende udstyr. Slæberingsbørsterne og -ringene er lavet af ædle metaller for at minimere modstandsvariationer og muliggøre brug af enhederne til instrumentsignaler på lavt niveau. Derudover giver et kabinet af rustfrit stål og aluminium beskyttelse mod støv og andre forurenende stoffer.

Short S-serien fås i slæberingsenheder med fire og otte kredsløb. Forbindelserne foretages via farvekodede loddeterminaler placeret på slæberingsrotoren og et stik på slæberingsstatoren. Det lette og kompakte design af disse slæberingsenheder gør dem ideelle til brug i applikationer, hvor der er begrænset plads.

Til applikationer, der også kræver signalforstærkning, kan den korte S-serie slæberingsenhed bruges sammen med Michigan Scientifics termoelement- eller strain gauge- forstærkere. Hvis tilføjelsen af ​​forstærkerne optager for meget plads, kan Michigan Scientific fremstille slæberingsenheden, så der er en forstærker integreret direkte i rotoren, uden at ændre slæberingens dimensioner.

Montering

Disse modeller kan nemt monteres på enden af ​​en aksel. Se litteraturen om S-seriens slæberingsenheder for en detaljeret tegning og beskrivelse af monteringsproceduren.

Kontakt Michigan Scientific for applikationer, hvor slæberingsenhederne udsættes for ekstreme vibrationer.

Dokumenter

Korte S-serie modeller

4 glideringe
