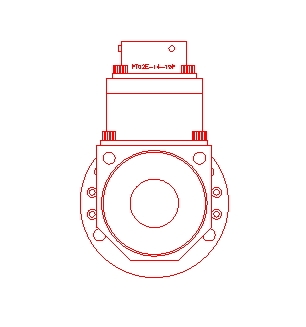

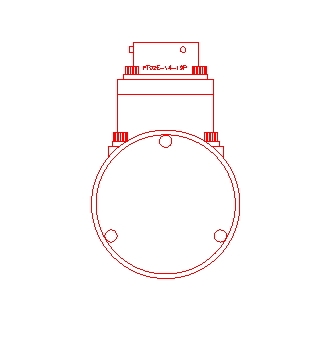

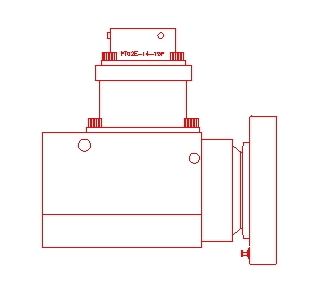

SR10M_/E___/X Slip Ring Samling

Funktionalitet

  • 10 glideringstilslutninger
  • Encoder rotationssensor
  • Fås med eller uden vejrbestandige tætninger
  • Type M (2.000" diameter) rotor
  • Cirkulære stik på stator og rotor
  • Ringe og børster i instrumenteringskvalitet
  • Forseglet, korrosionsbestandigt metalhus
  • Let og kompakt

Beskrivelse

SR/ERT-serien bruges når en slæbering og/eller en rotationssensor skal monteres for enden af ​​en roterende aksel. Guldlegeringsslæberingene bruges til at lave elektrisk forbindelse af høj kvalitet til strain gauges, termoelementer eller andre sensorer, der er blevet installeret på roterende maskiner. Strømkapaciteten er 0.5A pr. forbindelse, og den maksimale spidsmodstandsvariation er 0.1 ohm. Rotationssensoren bruges til at måle rotationshastighed, vinkelposition og rotationsretning. Rotationssensorerne bruger ikke nogen af ​​slæberingsforbindelserne.

Husene er cirka tre tommer lange. De vejer omkring 15 ounce. Rotorerne er lavet af højstyrke rustfrit stål. Statorerne er lette, forniklede aluminium. Der er gevindhuller til fastgørelse af en rotationssikring. Tilslutningsoplysninger er permanent indgraveret på huset. Cirkulære stik eller loddeterminaler tilbydes som ledningsafslutninger.

Alle huse i denne serie er designet til at acceptere kontakt med roterende tætninger. Enheder bestilt med disse tætninger (valg W) er fuldstændig vejrbestandige og kan overleve dage med total nedsænkning. Tætningerne begrænser driften til maksimalt 2000 rpm. De fleste applikationer i vådt vejr, som fælge til biler, er inden for dette område. For højere hastigheder under tørre forhold, bestilles enheder uden kontakt med roterende tætninger. Enheder uden tætninger er i stand til følgende hastigheder:

  • 10 ringe – 10,000 rpm

Enhedens drejningsmoment med tætninger er 21 tommer-ounce. Enhedens drejningsmoment uden tætninger er tre tommer-ounce. Hvis applikationen kræver en højhastigheds, vejrbestandig slæbering og encoder, skal du overveje enheder med ikke-berørende labyrinttætninger i SR/E512-serien.

Videoer

Dokumenter

Indstillinger

Encoder (E)

Rotationssensorvalg E256, E360, E500 og E512: Der tilbydes fire optiske encoder-opløsninger, se tabellen nedenfor. Hvert af disse indkodervalg har 4 udgange, vist grafisk nedenfor. Udgange A og B er i kvadratur (præcis 90° ude af fase). Output I er en indeksimpuls. Output A+B er den eksklusive OR for A og B, hvilket fordobler koderens grundlæggende opløsning. Udgangene, 0 til 5 volt-impulser, kan drive TTL-belastninger. Indkoderne vil fungere fra en +5 til +20 Vdc, 100 mA strømforsyning. Temperaturområdet er -40F til +212F. Indkoderne har metalkodehjul og robust elektronik, så de tåler stød og vibrationer. De er også beskyttet mod forkerte ledninger op til 20 volt. Nøjagtigheden af ​​indkodersystemer er 0.25° (maksimal kumulativ fejl).
