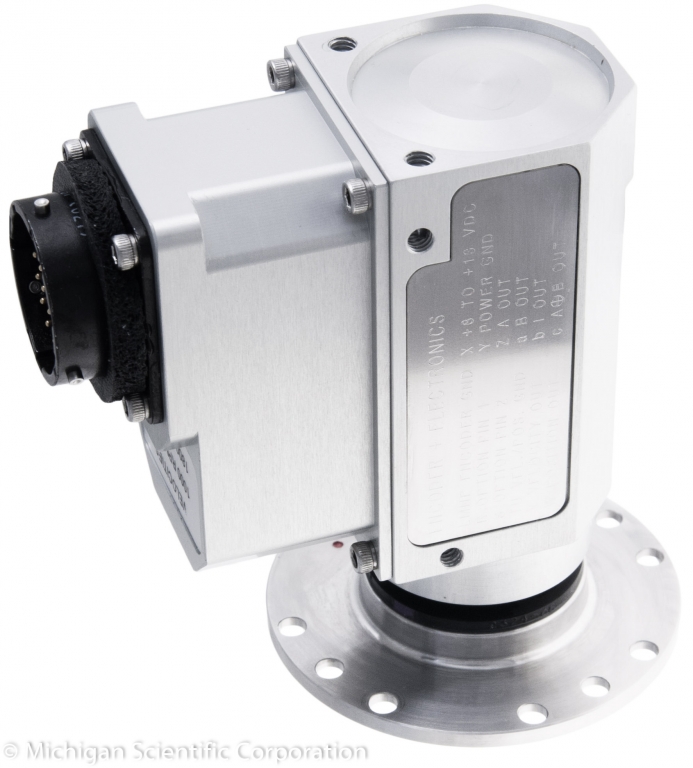

SR/ERT-serien en slæberingssamling med en rotationssensor, der er monteret for enden af en roterende aksel. Guldlegeringsslæberingene bruges til at lave elektrisk forbindelse af høj kvalitet til strain gauges, termoelementer eller andre sensorer, der er blevet installeret på roterende maskiner. Strømkapaciteten er 0.5 A pr. forbindelse, og den maksimale spidsmodstandsvariation er 0.1 ohm. Rotationssensoren bruges til at måle rotationshastighed, vinkelposition og rotationsretning. Rotationssensorerne bruger ikke nogen af slæberingsforbindelserne. Alle modeller fås uden encoderelektronik, som kan bruges som standard slæberingssamlinger.
Funktionalitet
- 10, 20 eller 36 slæberingsforbindelser
- Encoder eller resolver rotationssensor
- Ekstra encoderelektronik (indbygget)
- Fås med eller uden vejrbestandige tætninger
- Forskellige rotor stilarter
- Cirkulære stik eller farvekodede loddeterminaler
- Ringe og børster i instrumenteringskvalitet
- Forseglet, korrosionsbestandigt metalhus
- Let og kompakt
- Fås uden encoder
Beskrivelse
Husene til ERT-slæberingsenhederne er tre til fem tommer lange, afhængigt af antallet af glideringe. De vejer omkring 15 ounce. Rotorerne er lavet af højstyrke rustfrit stål. Statorerne er lette, forniklede aluminium. Der er gevindhuller til fastgørelse af en rotationssikring. Tilslutningsoplysninger er permanent indgraveret på huset. Cirkulære stik eller loddeterminaler tilbydes som ledningsafslutninger. Et cirkulært stik er normalt specificeret på statoren. På rotoren specificerer testapplikationer, der kræver en hurtig frakobling, cirkulære konnektorer. Hvis pladsen er begrænset, er loddeterminaler specificeret på rotoren. I begge tilfælde er der også valg af orientering.
Alle huse i denne serie er designet til at acceptere kontakt med roterende tætninger. Enheder bestilt med disse tætninger (valg W) er fuldstændig vejrbestandige og kan overleve dage med total nedsænkning. Tætningerne begrænser driften til maksimalt 2000 rpm. De fleste applikationer i vådt vejr, som fælge til biler, er inden for dette område. For højere hastigheder under tørre forhold, bestilles enheder uden kontakt med roterende tætninger. Enheder uden tætninger er i stand til følgende hastigheder:
- 10 ringe – 10,000 rpm
- 20 ringe – 4,000 o/min
- 36 ringe – 2,400 o/min
Enhedens drejningsmoment med tætninger er 21 tommer-ounce. Enhedens drejningsmoment uden tætninger er tre tommer-ounce. Hvis applikationen kræver en højhastigheds, vejrbestandig slæbering og encoder, skal du overveje enheder med ikke-berørende labyrinttætninger i SR/E512-serien.
Dokumenter
tech Notes
Videoer
Indstillinger
Valg af rotationssensor E256, E360, E500 og E512:

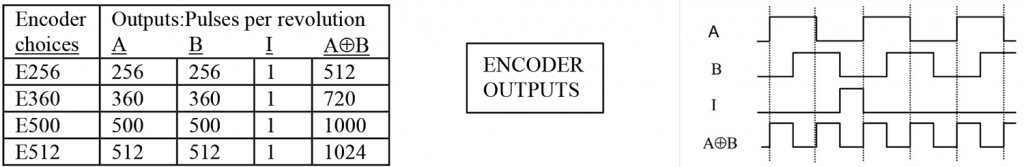

Der tilbydes fire optiske encoder-opløsninger, se tabellen nedenfor. Hvert af disse indkodervalg har fire udgange, vist grafisk nedenfor. Udgange A og B er i kvadratur, hvilket betyder, at de er 90° ude af fase. Output I er en indeksimpuls. Output A+B er den eksklusive OR for A og B, hvilket fordobler koderens grundlæggende opløsning. Udgangene, 0 til 5 volt-impulser, kan drive TTL-belastninger. Indkoderne har metalkodehjul og robust elektronik, som er designet til at tåle stød og vibrationer.
Yderligere encoderelektronik kan indbygges i encoderenhederne. Denne elektronik kan levere enten omdrejningstæller eller resolverudgang.

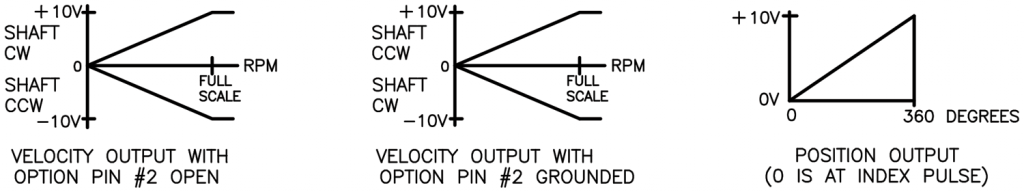

Omdrejningstælleren giver en spænding proportional med akselhastigheden og en spænding proportional med akslens vinkelposition. Fuld skala for vinkelpositionsudgangen er fabrikskonfigurerbar op til +10 Vdc. Fuld skala for hastighedsoutput er fabrikskonfigurerbar op til ±10 Vdc.

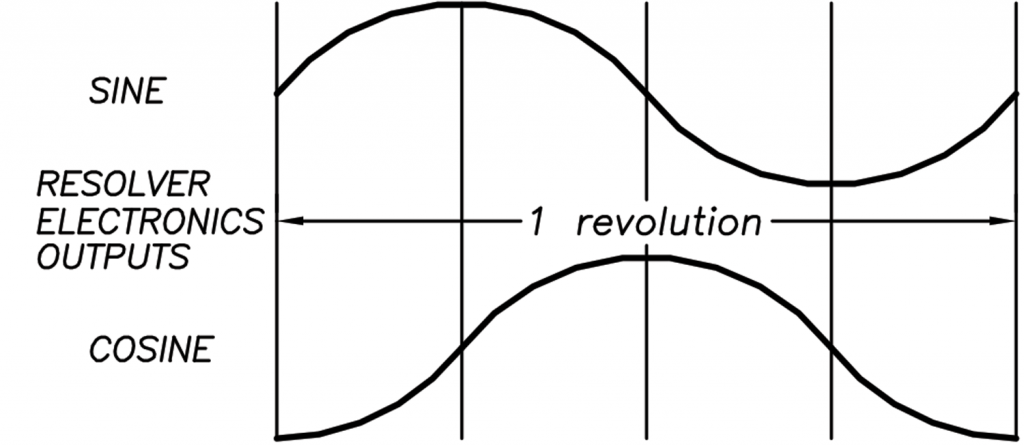

Opløsningsmuligheden giver både en sinus og en cosinus analog udgang, som er 90 grader ude af fase med hinanden. Fuldskalaudgange kan fabrikskonfigureres op til ±10 Vdc.
ERT modeller
10 glideringe
Encoder (E)
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Encoder
Vejrfast hus
Type M (2.000" diameter)
Rotor loddeterminaler
Bendix PT statorstik
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor Loddeterminaler på rotoren
Bendix PT statorstik
Resolver (R)
resolver
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
resolver
Vejrfast hus
Type A (2.500" diameter) rotor Loddeterminaler på rotoren
Bendix PT statorstik
Omdrejningstæller (T)
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Indbygget encoder (omdrejningstæller) elektronik
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Indbygget encoder (omdrejningstæller) elektronik
Encoder
Vejrfast hus
Type M (2.00" diameter) rotor
Bendix PT statorstik
Rotorterminaler
Indbygget encoder (omdrejningstæller) elektronik
Ingen encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
20 glideringe
Encoder (E)
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Alternativ placering af statorstik
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor med loddeterminaler
Bendix PT statorstik
Encoder
Vejrfast hus
Type M (2.000" diameter) rotor med loddeterminaler
Bendix PT statorstik
Encoder
Vejrfast hus
Type M (2.000" diameter) rotor med loddeterminaler
Bendix PT statorstik
Resolver (R)
resolver
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
resolver
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Omdrejningstæller (T)
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator- og rotorstik
Indbygget encoder (omdrejningstæller) elektronik
Vejrfast hus
Type A (2.500" diameter) rotor med terminaler
Bendix PT statorstik
Indbygget encoder (omdrejningstæller) elektronik
Vejrfast hus
Type M (2.000" diameter) rotor med terminaler
Bendix PT statorstik
Indbygget encoder (omdrejningstæller) elektronik
Vejrfast hus
Type M (2.000" diameter) rotor med terminaler
Bendix PT statorstik
Indbygget encoder (omdrejningstæller) elektronik
Ingen encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix PT stator og rotorstik
36 Slipringe
Encoder (E)
Encoder
Vejrfast hus
Type M (2.000" diameter) rotor med terminaler
Bendix JT statorstik
Encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix JT stator- og rotorstik
Resolver (R)
resolver
Vejrfast hus
Type M (2.000" diameter) rotor med terminaler
Bendix JT stator og stik
resolver
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix JT stator- og rotorstik
Omdrejningstæller (T)
Encoder og indbygget elektronik
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix JT stator- og rotorstik
Ingen encoder
Vejrfast hus
Type A (2.500" diameter) rotor
Bendix JT stator- og rotorstik
