Funktionalitet
- Overvåg/stimuler udstyr under test (EUT) med differentielle CANFD-signaler ved hastigheder op til 4 Mbit/s
- RFI/EMI valideret til EMC ved 200 V/m (46 dB V/m) fra 500 kHz til 18 GHz og 600 V/m (pulserende 5 % duty-cycle & 5 μs stigetid) 1 GHz til 2.5 GHz
- Lavt strømkredsløb til drift >24 timer med 3 alkaliske 'AA'-batterier
- Fiberoptisk CAN-modtager brugt med FO-CAN EM-hærdet transceiver
- Universal vekselstrømsindgang
- Jumper valgbare termineringsværdier på 60 Ω, 120 Ω og ∞.
Beskrivelse

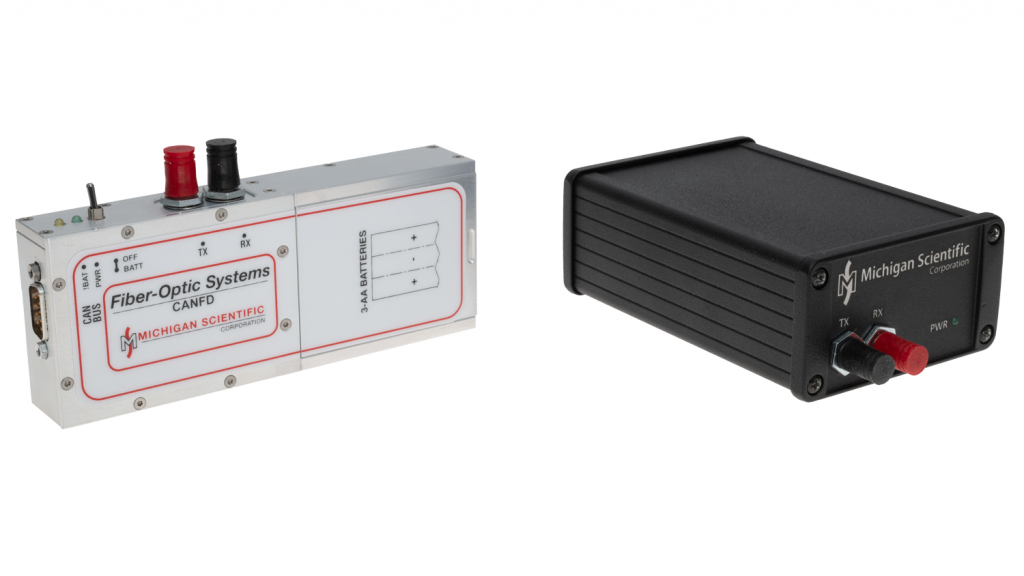

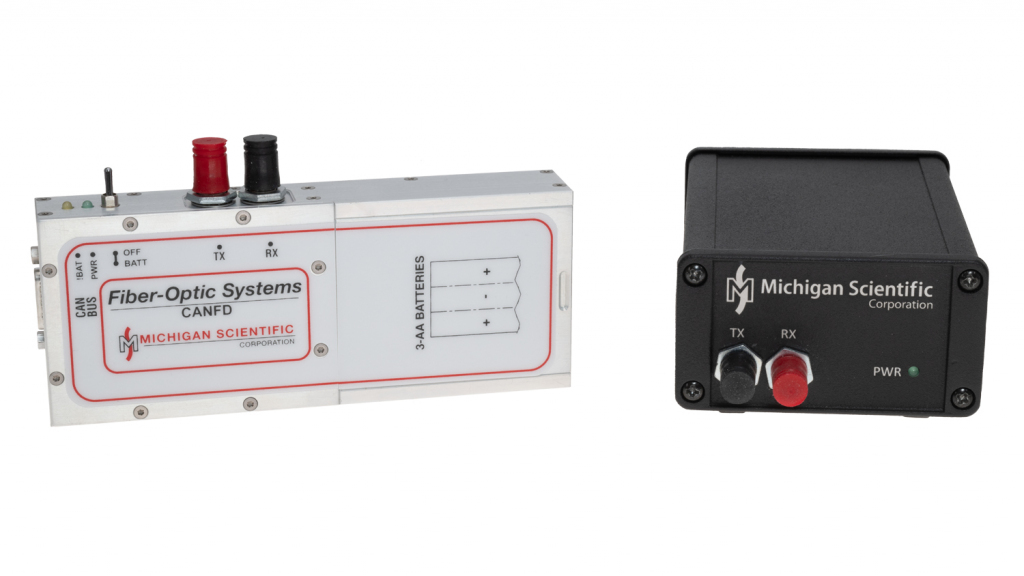

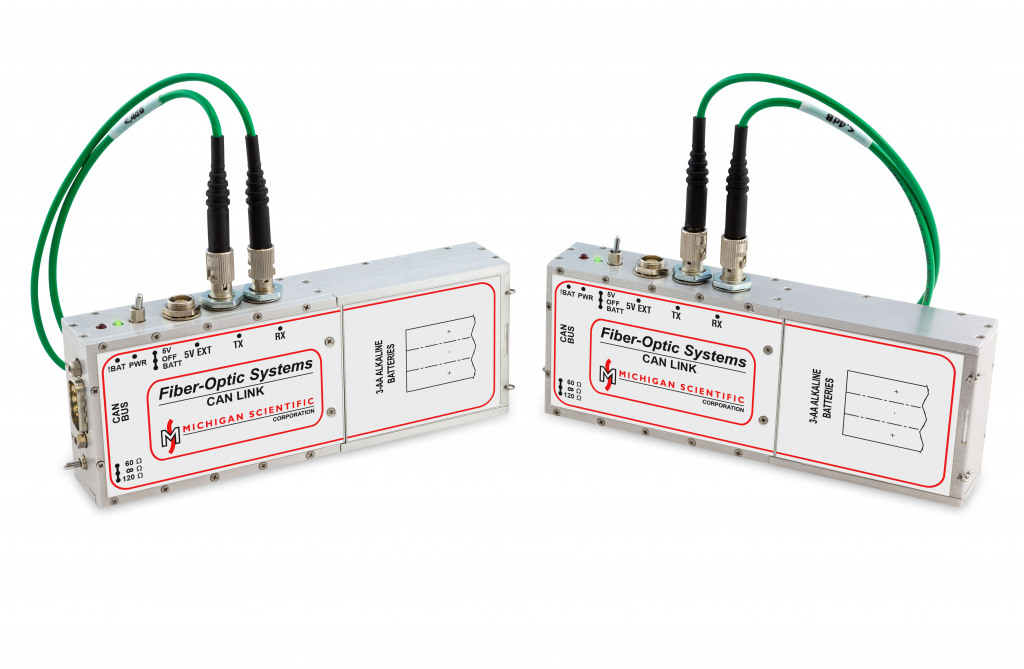

FO-CANFD- og FO-CANDF-R-modulerne kombineres for at skabe et robust og alsidigt differentielt CAN-link. Brugerdefinerede kredsløb blev specielt konstrueret til at reducere latens og levere en tovejsforbindelse selv ved hastigheder på 4 Mbit/s. Modulerne er i sagens natur kompatible med de fleste differentielle CAN- og CANFD-protokoller.
Designet med testeren i tankerne, behøver du ikke at afbryde tests for at genoplade udstyr, fordi en batteridriftstid på mere end 24 timer vil overstige selv de længste tests. FO-CANFD-modulerne er kompatible med alkaliske batterier i 'AA'-størrelse for nem udskiftning, eller for en mere omkostningseffektiv mulighed kan genopladelige batterier bruges. CAN-bus pin-out er standard til det meste udstyr, der undgår tilpassede kabler.
FO-CANFD-moduler har integreret filtrering for at sikre signalintegritet. Derudover giver FO-CANFD-modulets afskærmning høj immunitet mod elektromagnetisk interferens (EMI) og elektromagnetisk puls (EMP), samtidig med at den giver lave udstrålede emissioner. Dette giver mulighed for kompromisløs elektromagnetisk kompatibilitet (EMC) test/teknik. FO-CANFD-modulerne er valideret til EMC op til 200 V/m (46 dB V/m) ved 500 kHz til 18 GHz og 600 V/m (pulserende 5 % duty-cycle, 5 μs stigetid) 1 GHz til 2.55 GHz.
