Funktionalitet
- 12 belastningskanaler IN → 1 CAN/CAN FD-signal OUT

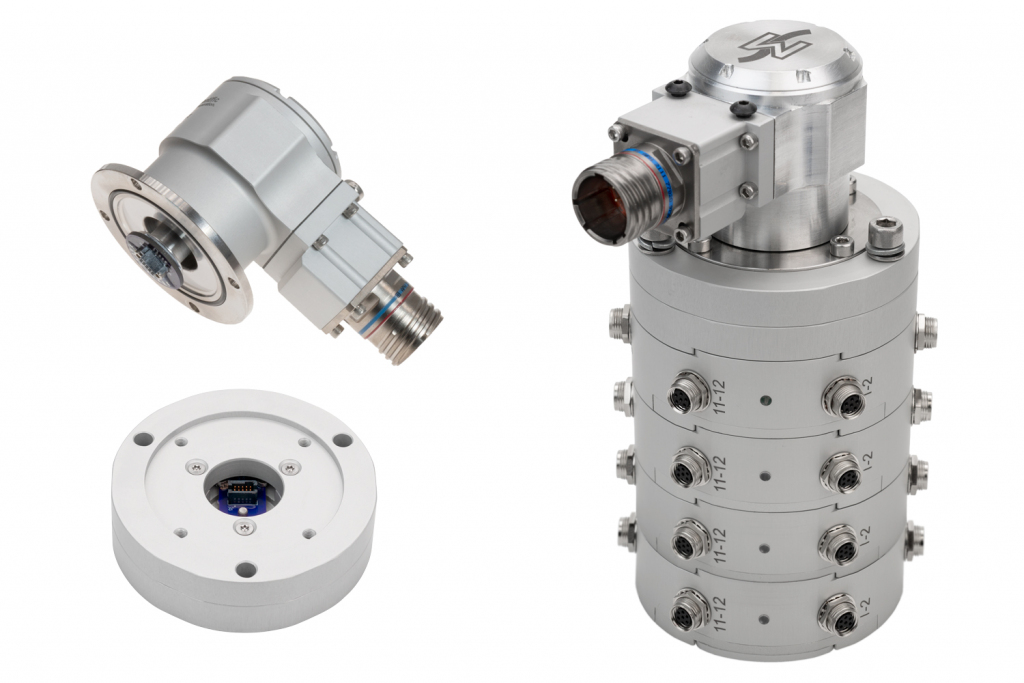

- Kombiner med Michigan Scientific slæberinge til roterende applikationer
- Udgangsdata op til 8 ksps (CAN FD) / 2 ksps (CAN 2.0)
- Stable op til 4 moduler til synkroniseret 48-kanals sampling
- Kompakt design til anvendelser med begrænset plads
- Brug med absolutte kvadraturencodere til at udlæse position og hastighed
- Software-konfigurer hver kanal uafhængigt
- Integrerede shuntmodstande, softwarestyret
- Justerbar forstærkning pr. kanal, softwarestyret
- Integrerede broafslutningsmodstande
Beskrivelse

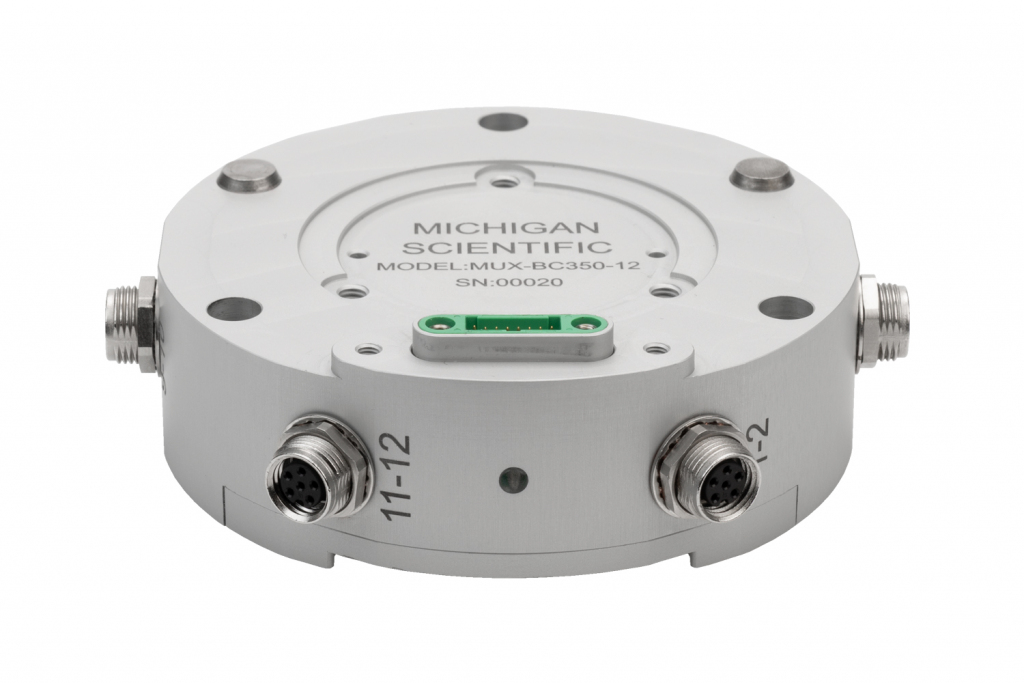

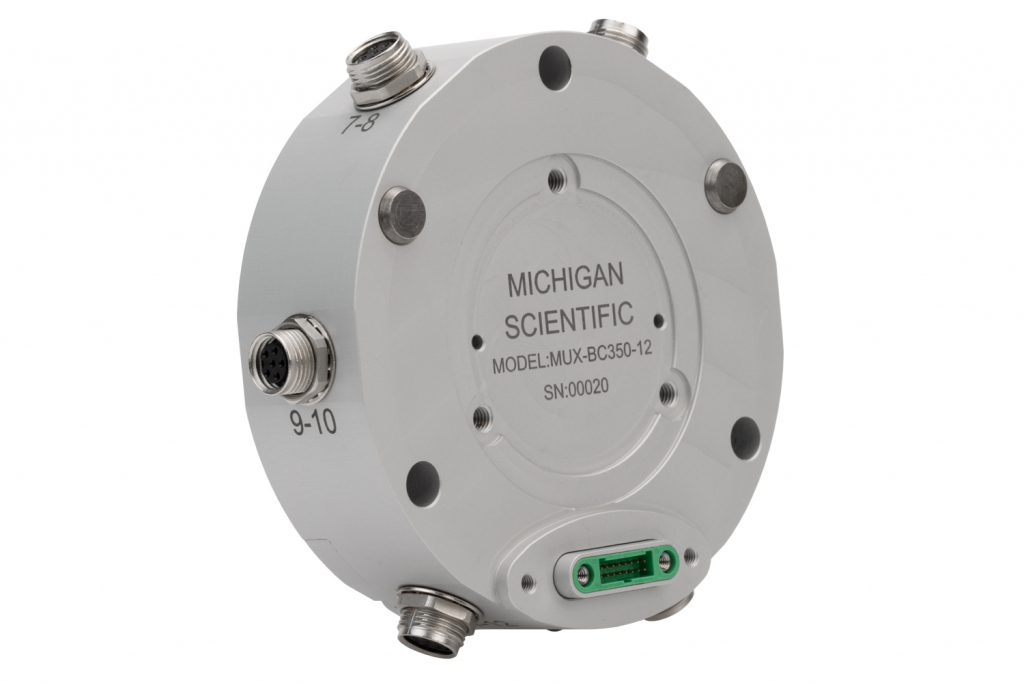

Michigan Scientifics MUX-BC350-12 er et tolvkanals signalbehandlings- og multipleksmodul. Hvert af de seks radiale stik kan forbindes med to 3-tråds kvartarm-strain gauges. MUX-BC350-12 muliggør brokomplettering, broexcitation, signalbehandling og digitalisering af signalerne. Modulet har fire udgangstilslutninger: to til strøm og to til CAN/CAN FD. Udgangsdataene er kompatible med CAN 2.0 eller CAN FD. En shuntkalibrering kan startes ved opstart eller startes af brugeren med modulets konfigurationssoftware. Derudover muliggør softwaren uafhængig kanalkonfiguration og dataoptagelse til en pc.
