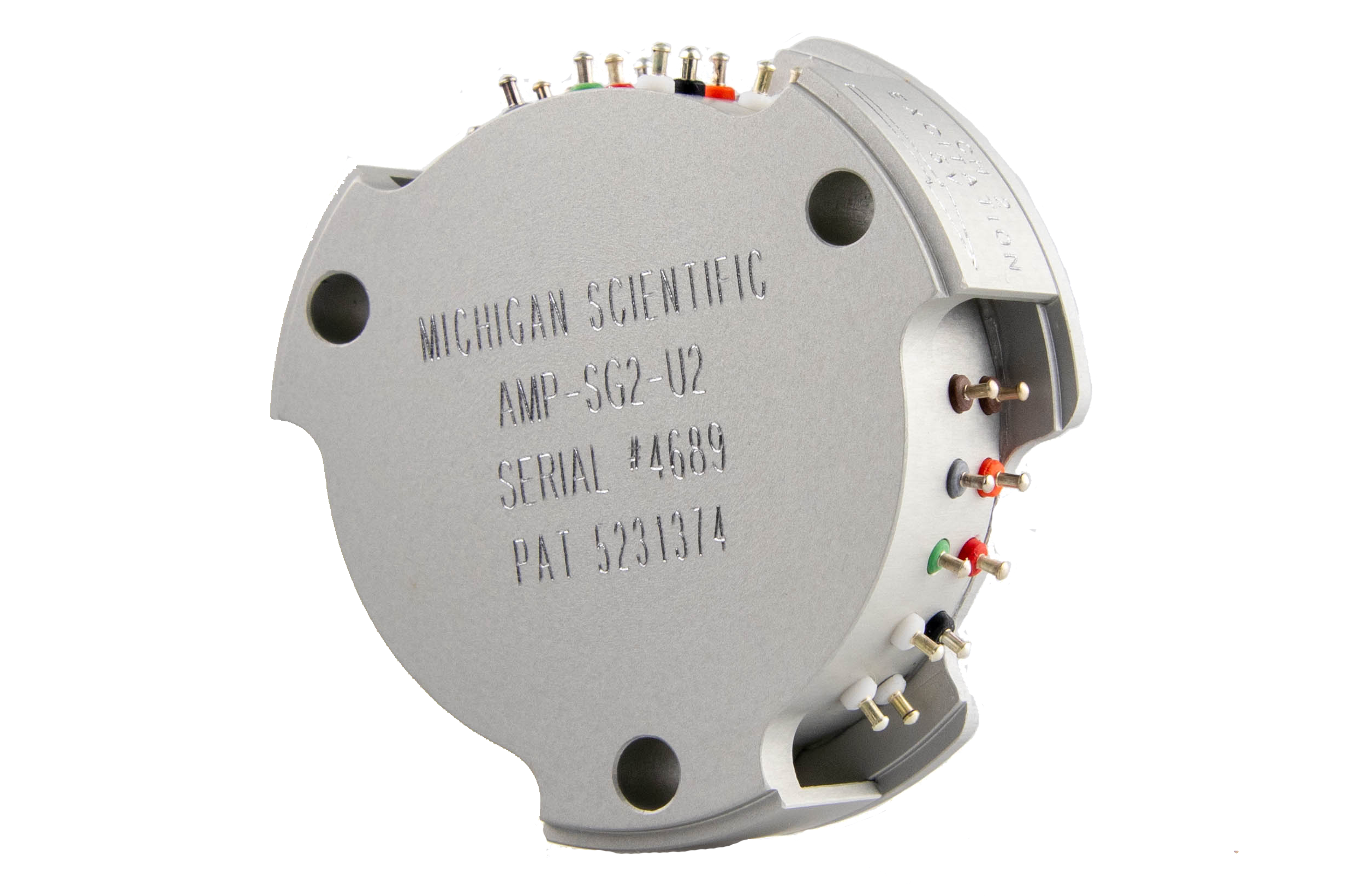

AMP-SG2-U2 Series Modulær Spinning Strain Gage-forstærker

Funktionalitet

  • To-kanals modulær forstærker
  • Meget nøjagtig bro excitation
  • Giver højniveauspændingssignaludgange
  • Udvendigt justerbare shuntmodstande
  • Eksternt justerbare forstærkninger
  • Præcision støjsvag differentialforstærkere
  • Mulighed for fjernbetjent bro excitation til/fra
  • Mulighed for kalibrering af fjernshunt

Beskrivelse

Modulær Spinning Strain Gage-forstærker er designet til at monteres på rotoren (spinningssiden) af alle Michigan Scientific SR-seriens glideringe. Overlegen datanøjagtighed opnås ved at placere signalforstærkeren på den roterende side af slæberingen. Denne konfiguration forbedrer signalkvaliteten betydeligt, fordi forstærkeren er placeret tættere på sensoren, hvilket reducerer fejl på grund af lange ledninger, konnektormodstandsvariationer og elektromagnetisk interferens.

Disse Modulære Spinning Strain Gage-forstærkere inkorporerer en nøjagtig lavdriftsbro-excitationsforsyning, en stabil differentialforstærker og en fjernaktiveret shuntkalibreringsmodstand til systemspan-verifikation.

Hvert forstærkermodul giver strain gage bridge excitation og forstærkning til to kanaler. For mere end to kanaler kan forstærkerne være stablet eller opstillet omkring en adapterplade. Der er også en tre-kanals forstærker, AMP-SG3-U2. Se litteraturen i afsnittet Tekniske bemærkninger for et ledningsdiagram af en individuel forstærker og anbefalede ledningsteknikker ved brug af flere forstærkere.
