AMP-SG-MH-BC-serien Strain Gage-forstærker

Funktionalitet

  • Indeholder brokompletteringsmodstande
  • Præcis lavdriftsbro excitationsforsyning på 5 volt eller 10 volt
  • Bridge excitation kan fjerntændes og slukkes
  • Præcision, støjsvag, differentialforstærker
  • Eksternt justerbar forstærkning
  • Forstærket signal er på højspænding
  • Bred signalbåndbredde
  • Fjernkalibrering af shunt
  • Udvendig justerbar shuntkalibrering

Beskrivelse

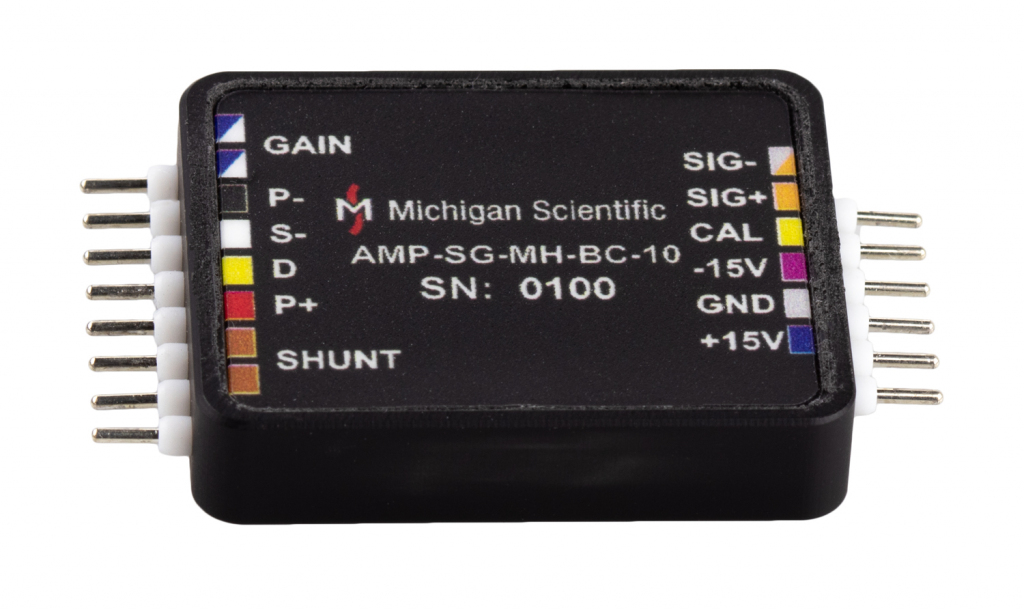

Michigan Scientific's AMP-SG-MH-BC Strain Gage forstærkere er ideelle til applikationer, hvor der er behov for signalbehandling, og hvor pladsen er begrænset. De er designet til at give signalforstærkning, før signalet sendes gennem en slæbering. Overlegen datanøjagtighed opnås ved at placere signalforstærkeren på den roterende side af slæberingen. Denne konfiguration forbedrer signalkvaliteten markant, fordi forstærkeren er placeret tættere på sensoren, hvilket reducerer fejl på grund af lange ledninger, konnektormodstandsvariationer og elektromagnetisk interferens.

En bro med fuld strain gauge er nødvendig for at tillade AMP-SG-MH-BC at regulere broens excitation. Det AMP-SG-MH-BC har færdiggørelsesmodstande indbygget til enten kvart- eller halvbromålinger. Uden en kvart eller halv bro tilsluttet korrekt, er måling af excitationen ikke meningsfuld.

Disse strain gage-forstærkere inkorporerer en præcisionsforsyning med lav driftbro-excitation, en stabil differentialforstærker og en fjernaktiveret shunt-kalibreringsmodstand til systemspan-verifikation. Hver forstærker giver strain gauge bridge excitation og forstærkning for én kanal. Flere kanalkonfigurationer er tilgængelige.

Eksterne monteringsbeslag til montering af forstærkeren på flade overflader og aksler en tomme i diameter eller større er tilgængelige.

Montering

Specielt designet monteringsbeslag, der er kompatible med både AMP-SG-MH og AMP-SG-MH-BC er ledig. Disse monteringsbeslag er ideelle til at montere forstærkeren på flade overflader og aksler en tomme i diameter eller større. De kan nemt og sikkert monteres med bolte eller skruer, slangeklemmer eller brede kabelbindere for en ren og hurtig monteringsløsning. Brug af monteringsbeslaget eliminerer behovet for rodet klæbemidler, og det fanger forstærkeren i alle seks retninger.
