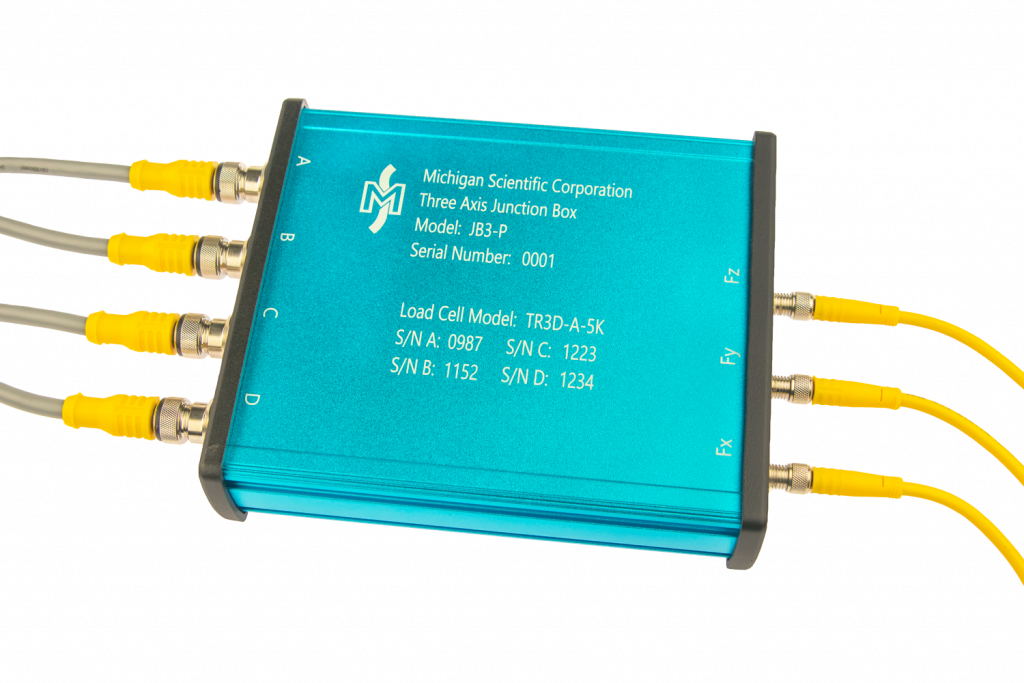

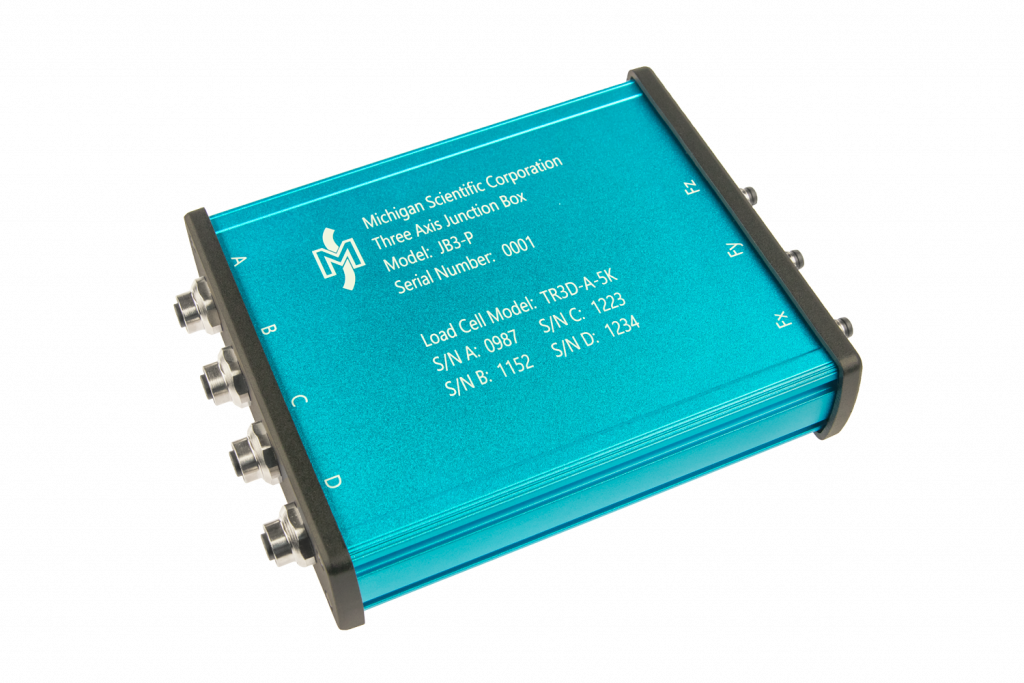

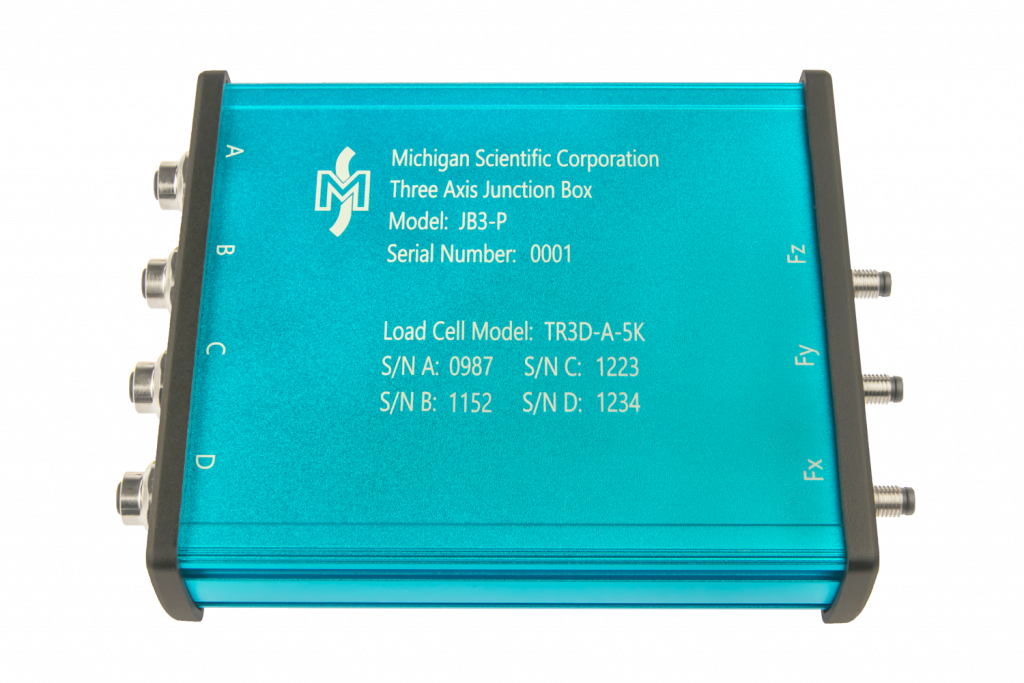

JB3 Junction Box

Funktionalitet

  • Kombinerer kræfter fra flere vejeceller
  • Tilslut op til fire treaksede vejeceller
  • Tre udgangskanaler
  • Forstærket version tilgængelig

Beskrivelse

JB3 kombinerer signalerne fra flere TR3D-belastningsceller og udsender den samlede kraft, der virker på et vejecelle-array eller en lastplatform. Op til fire treaksede vejeceller kan tilsluttes til JB3. Den uforstærkede version (JB3-P) kan tilsluttes de fleste strain gauge bridge-dataopsamlingsmoduler. Den forstærkede version (JB3-A) har en ±10 V udgang og kan tilsluttes enhver højspændingsdataoptager.

Et vejecelle-array eller læsse platform Brug af fire treaksede vejeceller vil have 12 uafhængige udgangskanaler. For at beregne den samlede kraft, der virker på arrayet, skal alle 12 kanaler optages og kombineres i efterbehandling. JB3 kombinerer output fra hver vejecelle, så brugeren kun skal optage tre kanaler. Det JB3 eliminerer også behovet for enhver efterbehandling af summeringsberegninger. Det JB3 har et følsomhedstrimningskredsløb for hver indgang for at udligne følsomheden af ​​hver vejecelle. Dette sikrer, at outputtet forbliver konstant, uanset hvor belastningen påføres arrayet eller lastplatformen. Vejecellerne er forbundet parallelt, så udgangskanalernes effektive bromodstand vil være en fjerdedel af vejecellernes nominelle bromodstand. Til belastningscellearray- og belastningsplatformsapplikationer er TR3D-belastningscellerne bygget med en nominel bromodstand på 1,000 Ω, så den effektive bromodstand for forbindelsesboksens output er 250 Ω.
