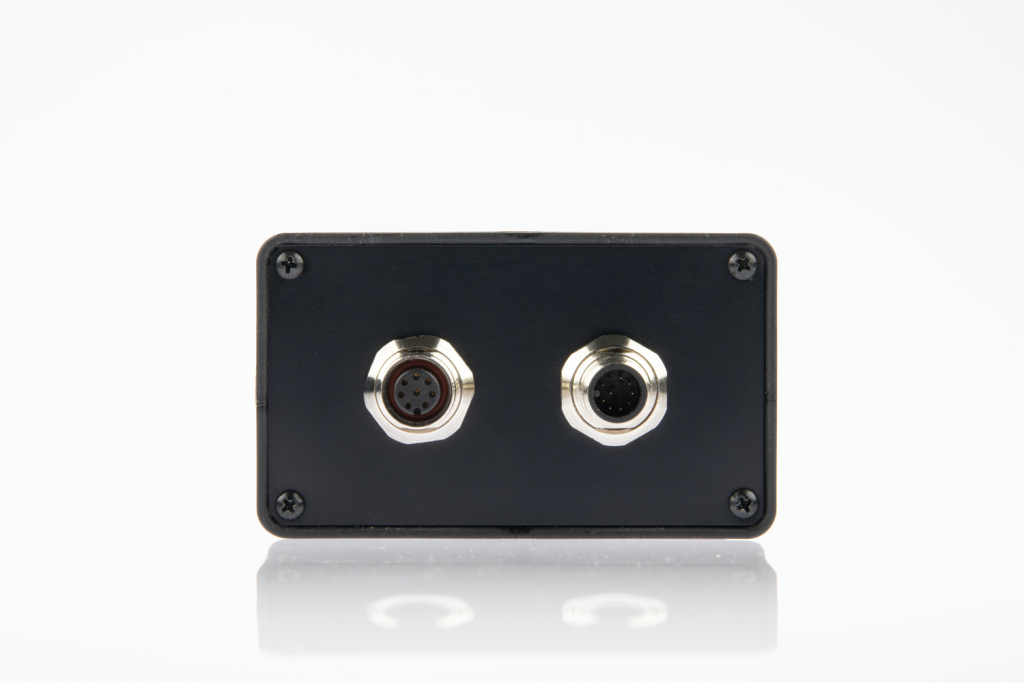

EC-LV Encoder Signal Conditioner

Funktionalitet

  • In-line signalbehandling
  • Frekvens til spænding konverter

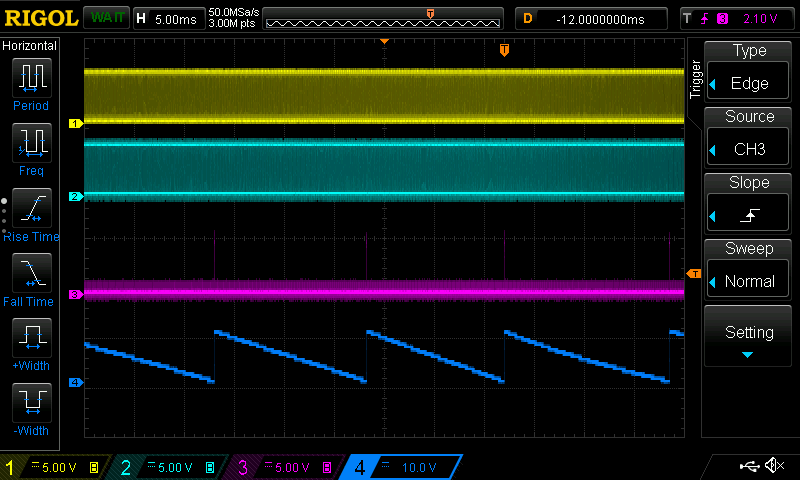

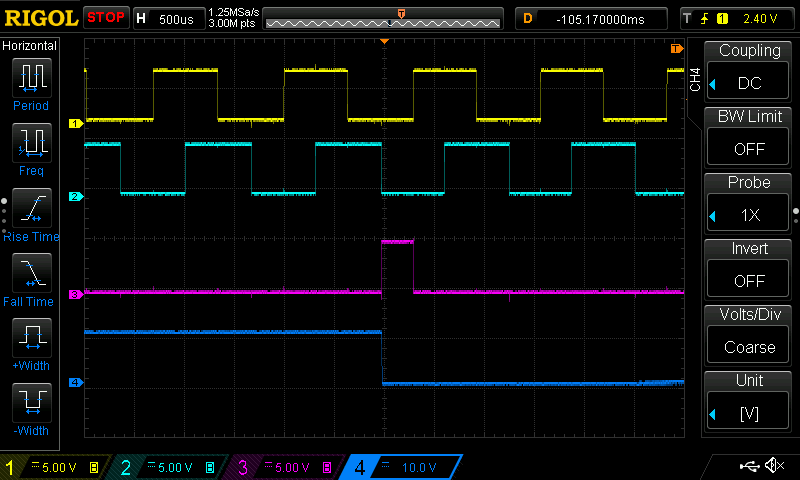

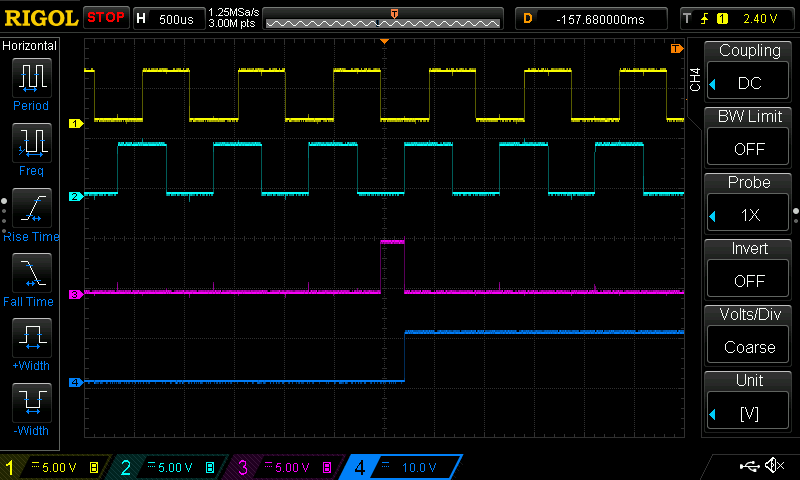

  • Vinkelposition 0-360°

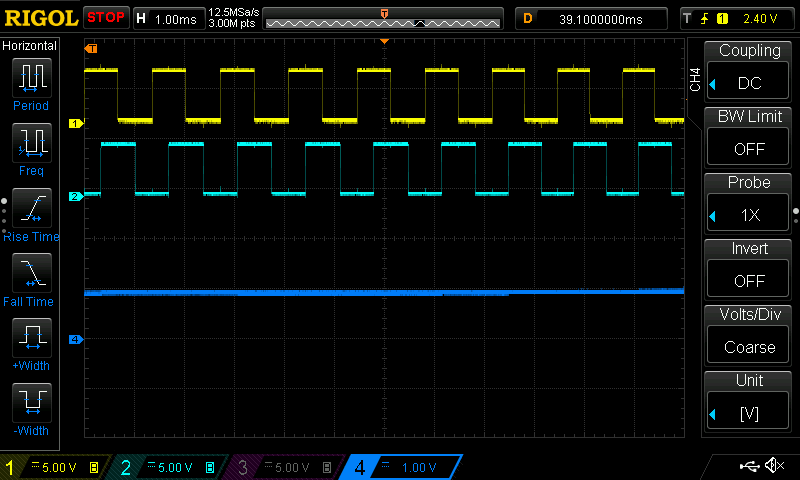

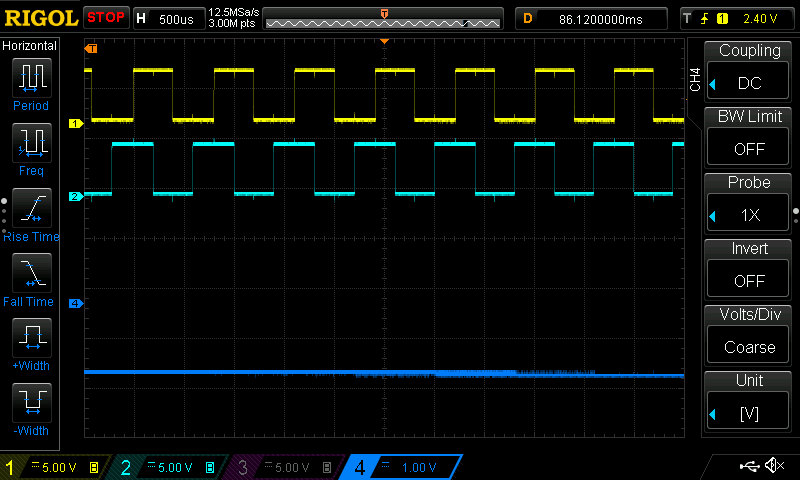

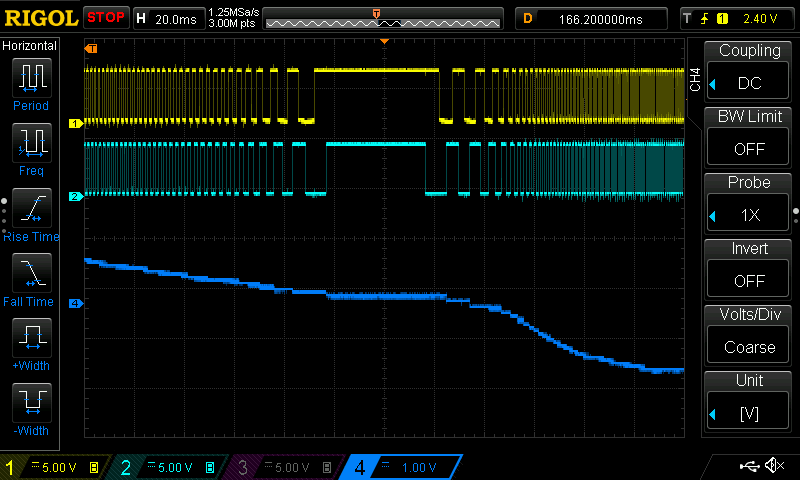

  • Vinkelhastighed

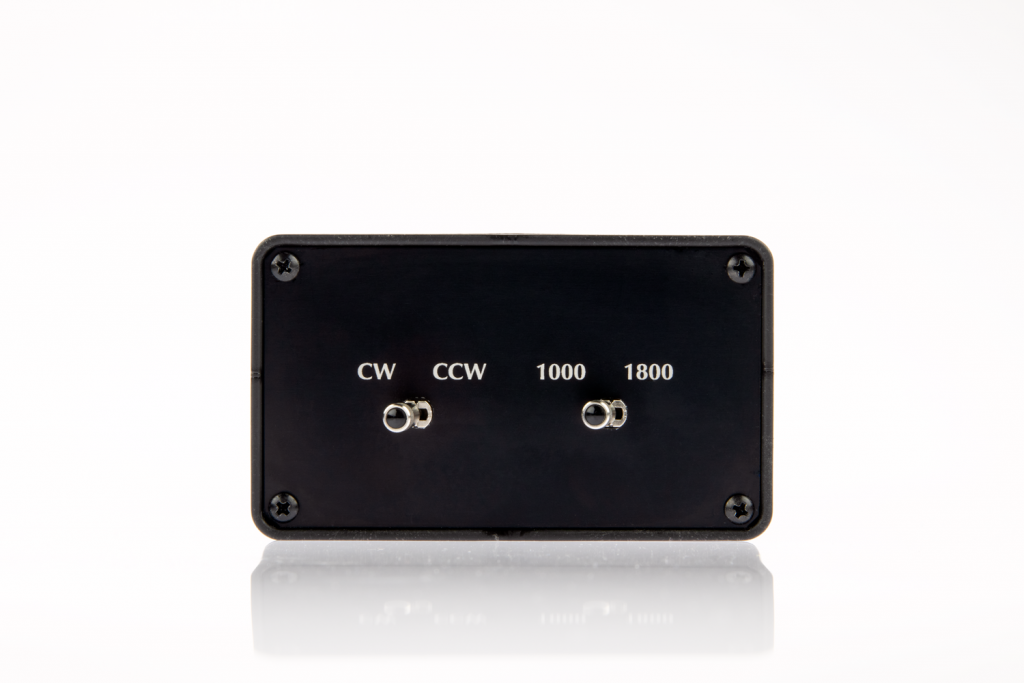

  • Eksternt justerbar fuldskala RPM og retning

Beskrivelse

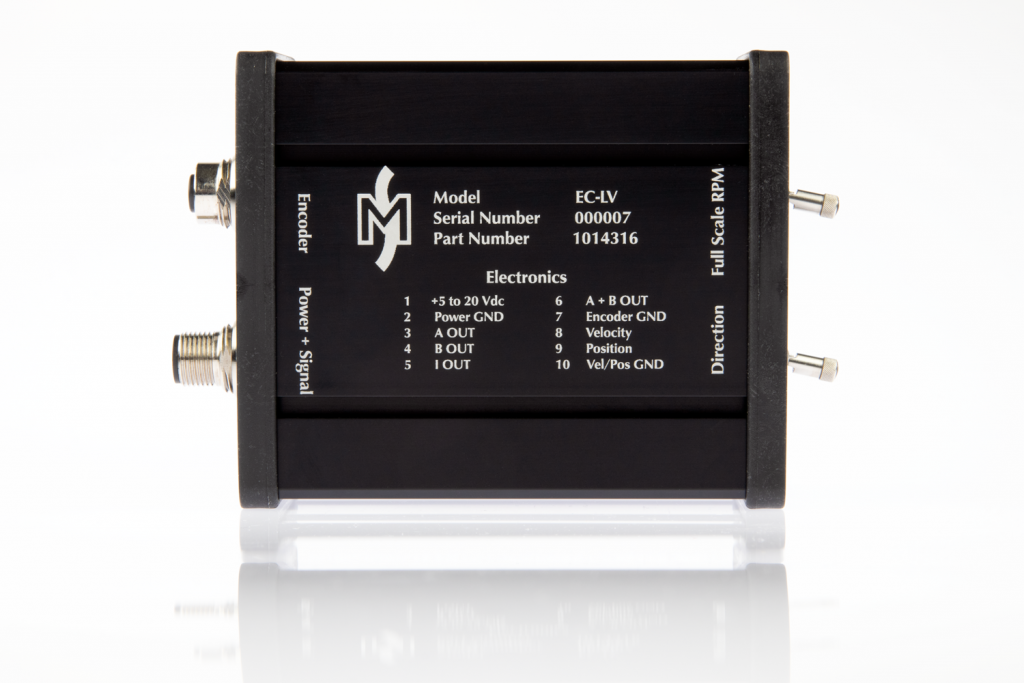

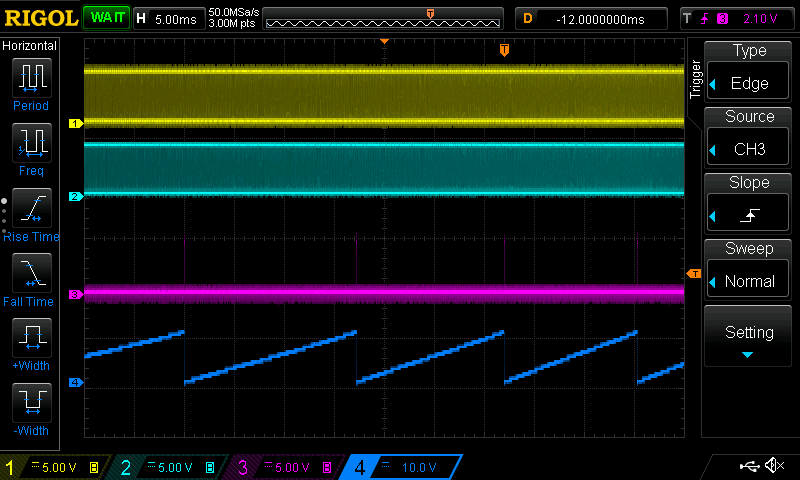

EC-LV er en encoder signal conditioner, som kan bruges til at konvertere de digitale impulser af Hjulpulstransducer (WPT) Eller nogle glidering samlinger med indbyggede indkodere til lineære spændinger. Ud over standardencoder-udgangene (A, B, I, A⊕B) er EC-LV udsender både en spænding proportional med vinkelhastigheden og en spænding proportional med vinkelpositionen fra 0 til 360°. Rotationsretning og hastighedsområde kan justeres eksternt via vippekontakter. Det EC-LV leveres med to forudindstillede hastighedsområder, og disse kan justeres efter særlig anmodning. Denne signalbehandling er tilføjet in-line med encoderkablet, så der ikke er behov for efterbehandling eller en ekstra strømforsyning.

Dokumenter

Sidst ændret: 13. juli 2021 kl. 10
