Tre Akse LOAD Cells er et værdifuldt værktøj til at måle virkelige verdens kræfter i dynamiske systemer. They kan nemt indsættes i en maskine eller køretøj ved hjælp af brugerdefinerede adaptere på grund af deres kompakte størrelse. Når der forventes store momentbelastninger, kan en lastplatform bruges i stedet for en enkelt vejecelle på grund af øget styrke og momentbelastningsvurderinger. Belastningsplatforme eller belastningscelle-arrays bruger flere Ttre Akse LOAD Cells til at understøtte større kraft- og momentbelastninger. Fordi vejecellerne er på forskellige steder, tillader de brugeren til at beregne nettokræfterne , øjeblikke handler på et system. Lastplatforme kan tilpasses til at passe til mange forskellige applikationer.

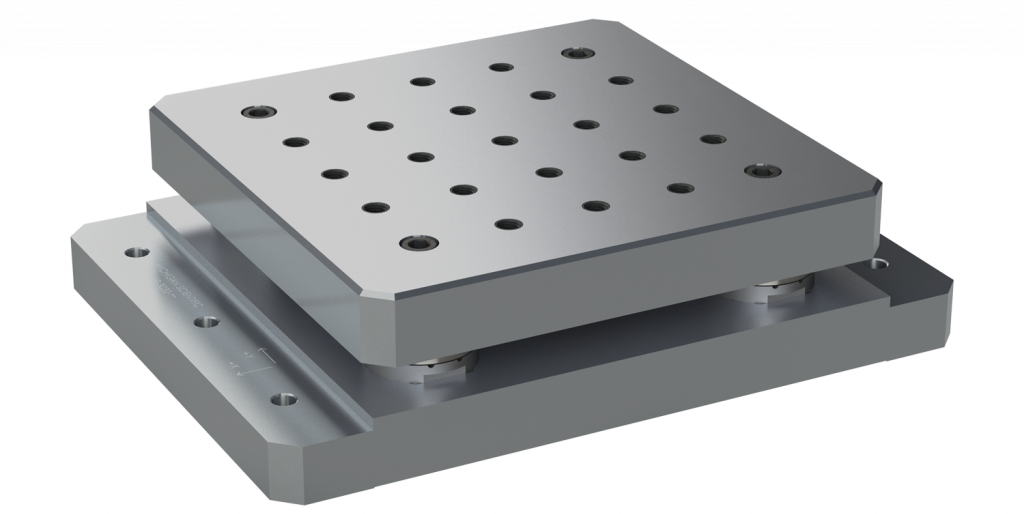

LP-3030 Lasteplatform
LP-3030 er Michigan Scientifics første standard læsse platform. LP-3030 har top- og bundplader i aluminium med et gitter af gevindhuller på toppladen for at gøre den let at tilpasse til mange applikationer. LP-3030 er bygget med fire TR3D-A vejeceller og har en kraftkapacitet på 15 kN, 45 kN eller 75 kN afhængig af hvilken kapacitet vejeceller der anvendes.
Fordi fire Tre Akse LOAD Cel bruges, har LP-3030 i alt 12 strain gauge bridge-udgange. Disse 12 udgange kan alle registreres og bruges til at beregne de nettomomenter og kræfter, der virker på lastplatformen. Lastplatformen kan også tilsluttes ny JB3 Junction Box, hvilket reducerer de 12 strain gauge outputs ned til tre, eliminerer behovet for yderligere efterbehandlingsberegninger.

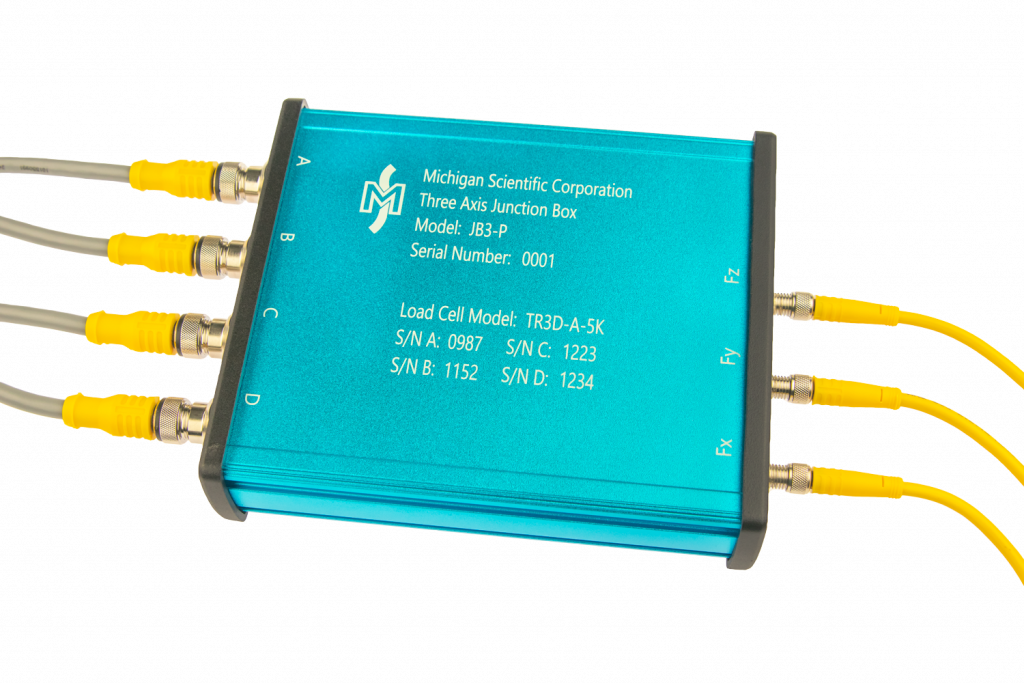

JB3 Junction Box
JB3 er en samledåse, der kan bruges med lastplatforme eller vejecelle-arrays. It forbinder signaler fra op til fire Ttre Akse LOAD Cells og udsender tre kraftkanaler. For eksempel, og Fx-kanaler fra hver vejecelle kombineres til én Fx-udgangskanal. JB3 indeholder præcisionsfølsomhedstrimningskredsløb for hver indgangskanal for at gøre alle vejecellefølsomhederne ens. Dette sikrer, at output forbliver konstant uanset hvor belastningen påføres.

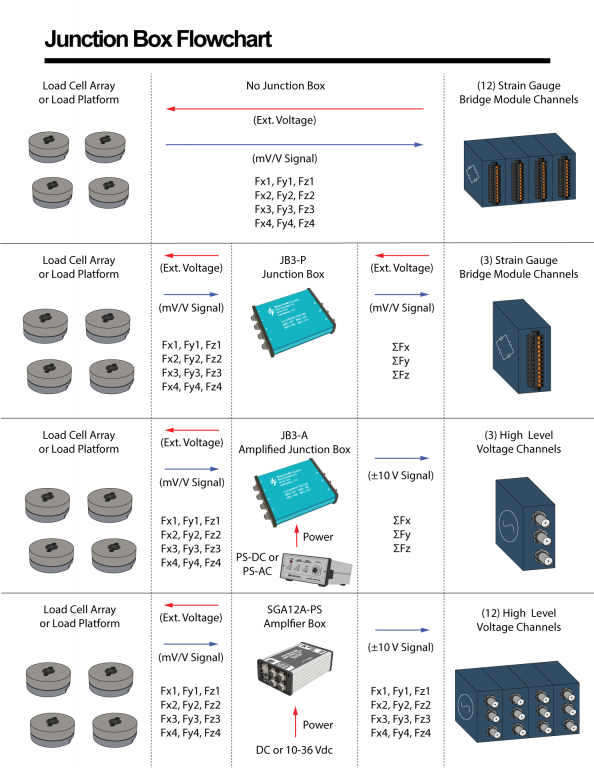

Der er to versioner af JB3 med forskellige udgangstyper. JB3-P kombinerer vejecellerne parallelt ved hjælp af passive komponenter, så det kræver ingen ekstra hardware. JB3-P kan tilsluttes et tre-kanals strain gauge-modul som om det var en enkelt Ttre Akse LOAD Cell. JB3-A er en forstærket version, som har alle de samme komponenter som JB3-P men tilføjer strain gauge-forstærkere til de tre udgangskanaler, efter at de er blevet paralleliseret. JB3-A udgangene ± 10 V og kan bruges med enhver højspændingsoptager. EN PS-DC or PS-AC strømforsyningen kan bruges til at forsyne forstærkerne og styre shuntkalibreringen og broaflivningsfunktionerne.
Den nye LP-3030 LOAD Platform og JB3 Junction Box lave måling nettet kræfter og øjeblikke hurtigt og nemt. Hvis du har en applikation, der kræver en vejecelleplatform, kontakte en Michigan Scientific-repræsentant.
